9.24.2025 / Lecture en 5 minutes

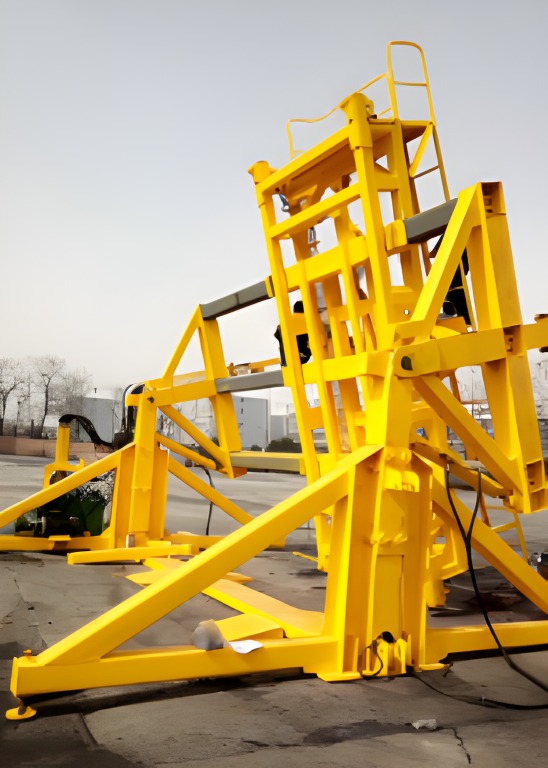

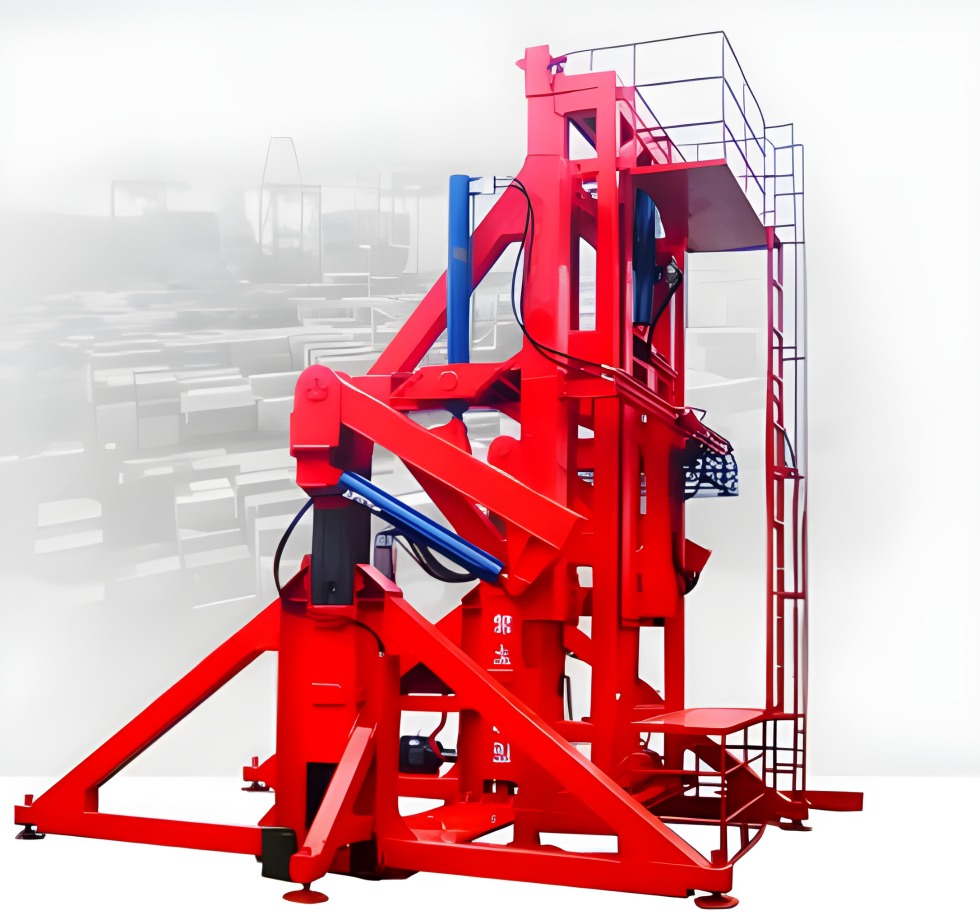

Machine à basculer les conteneurs à 90 degrés à double voie - Solution à double canal de 35 tonnes
Vue d'ensemble
Cette analyse de cas présente une machine innovante de basculement de conteneurs à 90 degrés à deux voies, conçue pour répondre aux exigences d'efficacité de la manutention des conteneurs dans les centres logistiques modernes.
Grâce à sa conception unique à deux voies et à sa fonction précise d'inclinaison à 90 degrés, l'équipement améliore considérablement l'efficacité du traitement des conteneurs, ce qui permet de résoudre les problèmes de faible efficacité et de longueur des cycles d'exploitation dans les modes d'exploitation traditionnels à une seule voie.
Paramètres de base
| Paramètres | Spécifications |
|---|---|
| Type de structure | Structure indépendante à deux voies |
| Charge nominale | 35 tonnes |
| Type de conteneur | Conteneur standard de 20 pieds |
| Angle d'inclinaison | Réglable de 0 à 90 |
| Hauteur de levage | 800mm |
| Mouvement horizontal | 2900mm |
| Puissance du moteur | 15kw-18.5kw |
| Poids total | 15,2 tonnes |
Comment ça marche
L'équipement adopte un système de fonctionnement parallèle avec deux voies indépendantes, chacune équipée de son propre mécanisme de basculement.

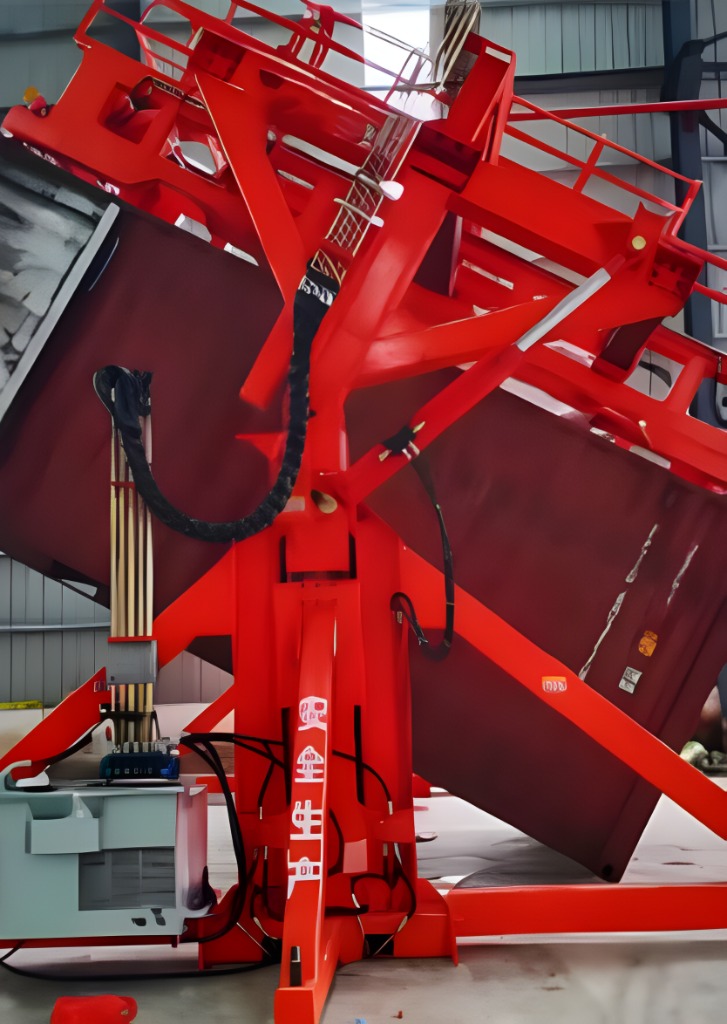

Lorsque les véhicules de transport de conteneurs sont en position, le système hydraulique actionne le mécanisme de basculement pour obtenir un basculement contrôlé de 0 à 90 degrés.
Les deux voies peuvent fonctionner simultanément sans interférence, tandis que le système de contrôle PLC avancé assure un contrôle précis et la sécurité tout au long du processus de basculement.
Les défis
- Goulets d'étranglement en matière d'efficacité: La conception d'une voie unique limite la vitesse de traitement des conteneurs
- Utilisation de l'espace: Les équipements traditionnels occupent de grandes surfaces avec une efficacité limitée
- Risques pour la sécurité: Exigences élevées en matière de stabilité et de précision de contrôle lors du basculement de charges lourdes
- Questions d'adaptabilité: Nécessité de s'adapter à des environnements de travail et à des spécifications de conteneurs différents
Solutions
- Fonctionnement en parallèle à deux voies
- Traite deux conteneurs simultanément, améliorant ainsi l'efficacité de près de 100%
- Un système de contrôle indépendant assure une grande souplesse d'utilisation dans chaque voie.
- Technologie de contrôle de précision
- 10 vérins travaillent en collaboration pour assurer un basculement en douceur
- Le système PLC permet un contrôle précis de l'angle
- Conception de la structure à haute résistance
- Des matériaux de qualité garantissent la durabilité de l'équipement
- Conception compacte pour un gain de place
- Protection intelligente de la sécurité
- Dispositifs de protection multiples
- Surveillance en temps réel de l'état de l'équipement
