Elevador de carga de aço inoxidável de grau alimentício para fabricação de chocolate
Visão geral do projeto

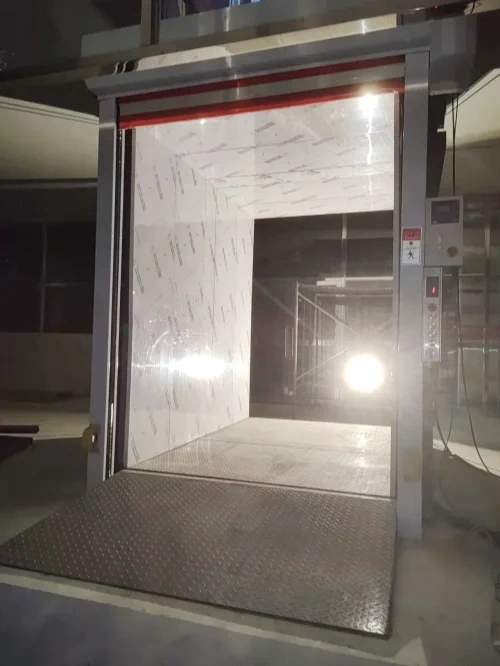

Personalizado para uma instalação de produção de chocolate, o elevador de carga de aço inoxidável SJD3-5 oferece capacidade de carga de 3 toneladas e altura de elevação de 5 metros.
Projetado para atender à conformidade do setor de alimentos, ele apresenta uma estrutura higiênica, plataforma antiderrapante e mecanismos de segurança de 7 camadas (válvulas à prova de explosão, descida de emergência etc.), permitindo o transporte eficiente de amêndoas de cacau, açúcar e produtos acabados sem a construção de fosso no piso.
Parâmetros básicos
| Recurso | Especificação |
|---|---|
| Modelo | SJD3-5 |
| Tamanho da plataforma | 1800 × 2700 mm |
| Pegada ecológica | 2500 × 2800 mm |
| Paradas | 2 andares / 2 estações |
| Altura do elevador | 5000 mm (não é necessário fosso) |
| Capacidade de carga | 3000 kg |
| Velocidade | 4-6 m/min |
| Revestimento | Cinza médio ou azul (anti-manchas) |
| Instalação | Montagem interna em corte de laje |
| Recursos de segurança | |
| Botão de parada de emergência | |
| Válvula de alívio de sobrecarga | |
| Cabo de aço de segurança (antiqueda) | |
| Cabos de equilíbrio diagonal (nivelamento automático) | |
| Válvula de liberação de pressão manual | |
| Relé de proteção contra perda de fase | |
| Válvula antiexplosão do cilindro |
O desafio
- Manuseio de alta frequência: O transporte diário de matérias-primas de 3 toneladas (cacau, açúcar) e produtos sobrecarregava os elevadores tradicionais;
- Conformidade com a higiene: Equipamento necessário, livre de contaminação e fácil de limpar;
- Restrições de espaço: Instalação sem fosso para evitar modificações estruturais;
- Segurança de emergência: Riscos de falta de energia ou falhas hidráulicas.
Soluções
- Projeto em conformidade com o HACCP:
- Instalação sem fosso: A integração direta da laje reduz o tempo de construção;
- Proteção em 7 camadas:
- Mecanismos antiqueda duplos (válvula de ruptura + cabo de aço);
- Proteção contra perda de fase + descida manual para emergências;
- Cabos com balanceamento automático para evitar desgaste irregular;
- Controle de velocidade variável: Velocidade ajustável de 4-6 m/min para sincronização do fluxo de trabalho.
Vantagens
- Certificado de segurança alimentar: Atende aos padrões globais de higiene, reduzindo o tempo de limpeza em 50%;
- Economia de espaço: 30%: menor custo de instalação com design sem fosso;
- 100% Tempo de atividade de segurança: Zero incidentes críticos em 12 meses de operação;
- Desempenho para serviços pesados: mais de 200 ciclos diários com capacidade de 3 toneladas, vida útil de mais de 10 anos;
- Flexibilidade estética: O revestimento cinza/azul combina com os ambientes da fábrica.
