Nacelle articulée diesel G-RZ47
47m｜230/480kg｜Plus de puissance｜Plus d'autonomie｜Meilleures performances en extérieur
La nacelle articulée diesel de 47 mètres est conçue pour les projets qui exigent une hauteur et une portée maximales. Elle offre une hauteur de travail impressionnante de 47 mètres pour accéder aux zones les plus difficiles et les plus élevées. Alimenté par un puissant moteur diesel, cet élévateur offre des performances et une fiabilité exceptionnelles, même dans les environnements les plus difficiles. La flèche articulée permet un déplacement souple et précis autour des obstacles, garantissant un fonctionnement sûr et efficace. Idéal pour les travaux de construction, d'entretien et industriels à grande échelle, cet élévateur combine une portée inégalée avec une durabilité robuste et des commandes avancées pour gérer les tâches les plus difficiles en haute altitude.
Nacelle articulée diesel G-RZ47
Modèles et spécifications
| Spécifications | |
| Hauteur de travail max. Hauteur de travail | 47.5m |
| Max. Hauteur de la plate-forme | 45.5m |
| Dégagement maximal en amont et en aval | 19.5m |
| Sensibilisation horizontale | 23m |
| Ⓐ Largeur de la plate-forme | 0.91m |
| Ⓑ Longueur de la plate-forme | 2.44m |
| Ⓒ Hauteur - rangée | 3.17m |
| Ⓓ Longueur - rangée | 14.7m |
| Ⓔ Largeur | 5.1m |
| Ⓕ Empattement | 5.6m |
| Garde au sol - centre | 0.43m |
| Productivité | |
| Capacité de levage max. Capacité de levage | 230kg/480kg |
| Nombre d'occupants de la plate-forme | 2/3 |
| Rotation de la plate-forme | 180° |
| Rotation du plateau tournant | 360° en continu |
| Vitesse d'entraînement - relevée | 1,1km/h |
| Vitesse d'entraînement - rangée | 4,4km/h |
| Pouvoir de nivellement - rangé | 40% |
| Rayon de braquage (intérieur) | 7.6m |
| Rayon de braquage (extérieur) | 10m |
| Conduire et diriger | 4×4×4 |
| Poids | 26500kg |
| Puissance | |
| Capacité du réservoir de carburant | 200L |
| Tension de contrôle | 24V |
| Moteur | Cummins |
| Puissance nominale du moteur | 81kw/2400rpm |
Caractéristiques
Les moteurs diesel offrent des performances robustes, un rendement énergétique élevé et une grande durabilité pour les travaux lourds de longue durée dans des environnements difficiles.
L'utilisation d'un PLC et d'un bus CAN simplifie le câblage et facilite la maintenance, tandis que les connecteurs d'aviation en métal avec un indice de protection IP65 garantissent la durabilité et la résistance à la poussière et à l'eau.
La fonction de mise à niveau automatique de la plate-forme, qui garantit que l'angle d'inclinaison par rapport au plan horizontal n'est pas supérieur à 1,5°, renforce la sécurité, la stabilité et la précision pendant le fonctionnement.
Le panneau de commande de la plate-forme est le même que celui de la commande au sol. La conception conviviale et les facteurs de sécurité pris en compte garantissent des performances de travail fiables.
La flèche est équipée d'une protection contre la poussière et le sable au niveau de la tête de flèche et de la tige de piston du vérin. Elle est également équipée de chaînes traînantes en plastique technique haute résistance de qualité marine, ce qui la rend adaptée aux environnements de travail difficiles.
Les pneus sont conçus pour la durabilité et la traction, offrant d'excellentes performances et une grande stabilité sur les terrains accidentés et irréguliers.
Vidéos

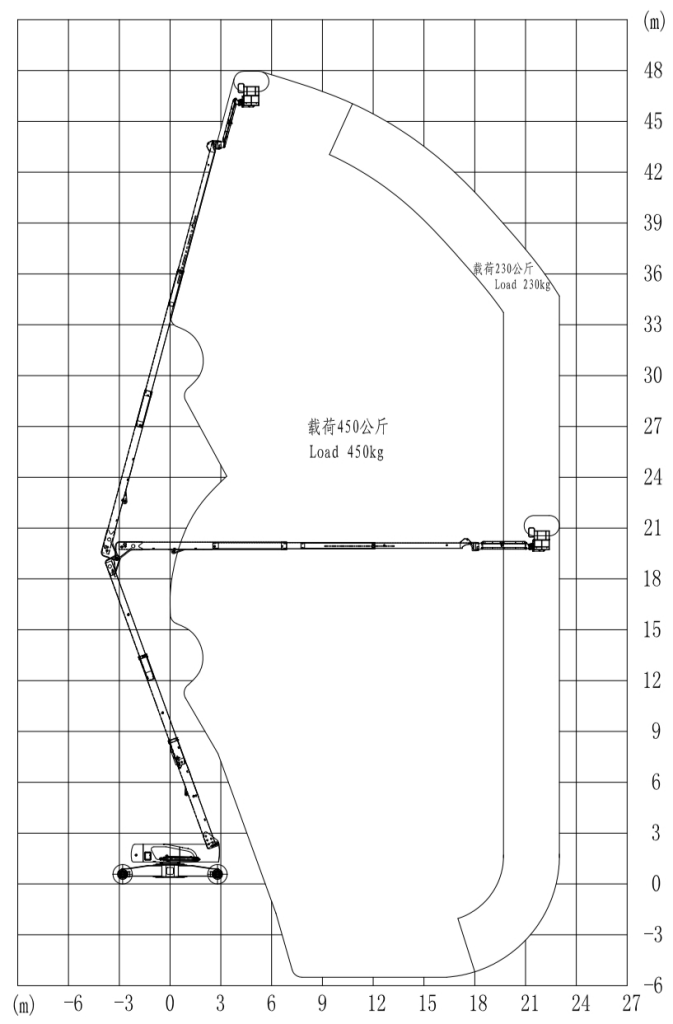

Dessin dimensionnel
