8.18.2025 / Lecture en 5 minutes

Ligne d'assemblage d'électrolyseurs d'hydrogène - Solution d'intégration verticale clé en main

Vue d'ensemble

Un grand fabricant d'équipements pour l'hydrogène avait besoin d'un assemblage vertical de haute précision pour de grands électrolyseurs (poids unitaire ≥20 tonnes).

Les méthodes traditionnelles se heurtent à des difficultés majeures : imprécisions de positionnement, risques de retournement et processus à forte intensité de main-d'œuvre.

Paramètres de base

ParamètresGamme de spécifications
Compatibilité des électrolyseursPuissance : 1-5MW, Hauteur : ≤8m
Charge maximale du systèmeStatique : 40 t, dynamique : 30 t
Précision du positionnementVertical : ±0,1 mm, Horizontal : ±0,5 mm
Classe de sécuritéIP54, Arrêt d'urgence : ≤0,5s
Efficacité énergétiqueSystème hydraulique régénératif (économie d'énergie ≥25%)

Avantages techniques

  1. Précision d'assemblage submillimétrique
    • La télémétrie laser et le contrôle servo en boucle fermée éliminent les erreurs cumulatives et garantissent une planéité du joint ≤0,05mm/m.
  2. Manutention sans dommage
    • Algorithme anti-balancement KBK + crochets recouverts de nylon pour éviter les rayures sur le revêtement.
  3. Verrouillage de sécurité homme-machine
    • Détection des déséquilibres de charge (l'écart >5% déclenche l'arrêt automatique).
  4. Adaptation souple des processus
    • La conception modulaire permet une reconfiguration rapide (compatible PEM/AWE) ; changement <4h.

Applications typiques

Phase de candidatureImpact de la solution
Assemblage des pilesLevage en couches + placement précis des plaques (gain d'efficacité de 300%)
Compression de la plaque d'extrémitéLa pression à force constante (fluctuation de ±2%) empêche la déformation.
Essai d'étanchéitéRotation horizontale pour la détection automatisée des fuites
MaintenanceL'accès à 360° réduit les risques de chute

Options de personnalisation

Dimension de personnalisationOptions
Adaptation dimensionnelleOuvertures de la plate-forme réglables pour les électrolyseurs de Ø0,8-2,5m
Améliorations intelligentesAssemblage guidé par AR / Jumelage numérique Traçabilité de l'assurance qualité
Conformité environnementaleAntidéflagrant (Ex d IIB T4) / Salle blanche (Classe 1000)
Configuration de l'alimentationInterface hybride électrique-hydraulique / énergie verte

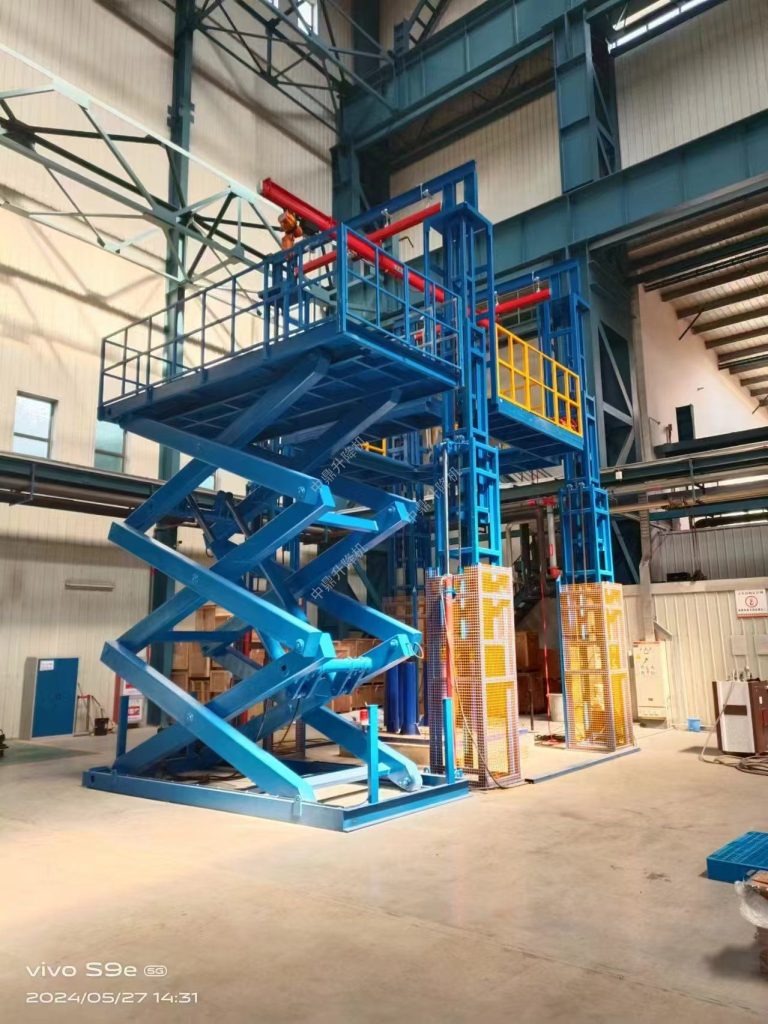

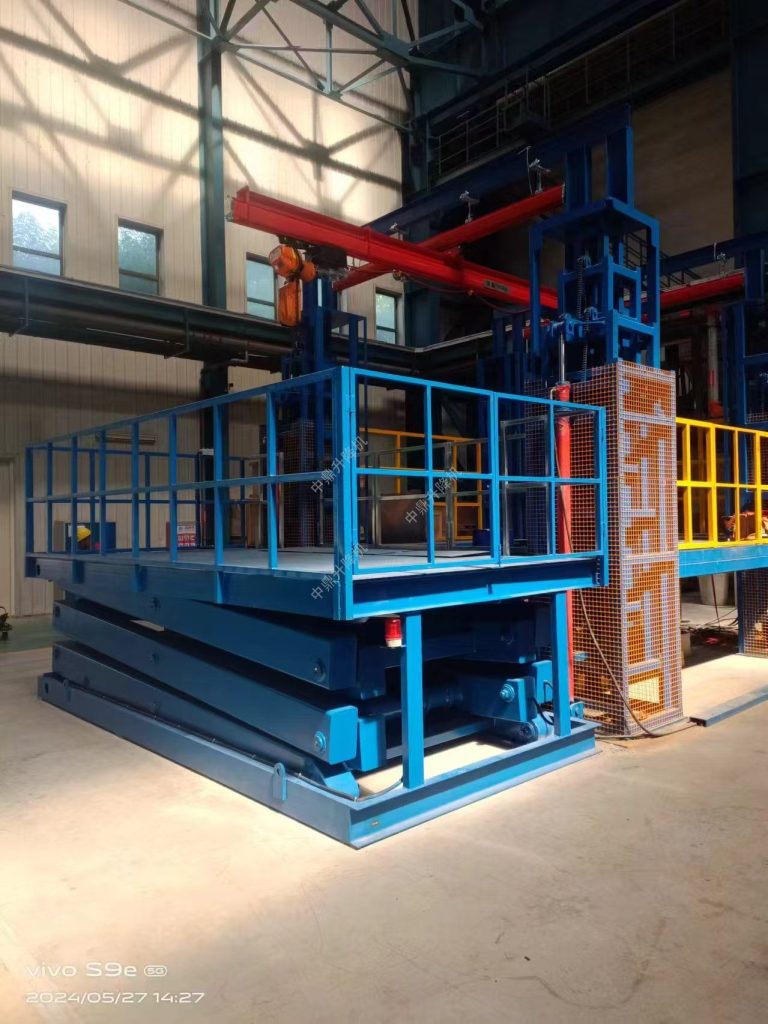

Galerie
