7.4.2025 / Lecture en 6 minutes
Levage continu de fûts - Solution automatisée pour le levage de fûts lourds
Vue d'ensemble
Un système de levage continu et automatisé spécialement conçu pour l'élévation et le transfert efficaces et sûrs de fûts standard (55 gallons / 200 litres).
Idéal pour les lignes de production, le chargement/déchargement d'entrepôts, les lignes de remplissage, etc., il améliore considérablement l'efficacité de la manutention tout en réduisant les coûts de main-d'œuvre et les risques.
Paramètres de base
| Paramètres | Gamme de spécifications | Unités | Notes |
|---|---|---|---|
| Capacité de charge | 150 – 500 | kg (par levage) | Tambours simples ou multiples |
| 330 – 1100 | livres | ||
| Hauteur de levage | 1 – 10+ | m | Personnalisable |
| 3.3 – 33+ | ft | ||
| Vitesse de levage | 0.1 – 0.5 | m/s | Réglable |
| 0.33 – 1.64 | ft/s | ||
| Compatibilité des tambours | Ø 560 - 600 | mm | Fûts standard de 55 gallons |
| (Diamètre) | Ø 22 - 24 | en | |
| Système d'entraînement | Électrique / hydraulique | - | Moteur triphasé standard |
| Système de contrôle | Bouton poussoir / PLC + HMI | - | Automatisation en option |
| Alimentation électrique | 380-480V / 50-60Hz | - | Hydraulique : 15-25 bar |
| (220-360 PSI) | |||
| Temp. de fonctionnement | De -10°C à +50°C | °C | Norme industrielle |
| 14°F à 122°F | °F | ||
| Niveau de bruit | < 75 | dB(A) | A 1 m de distance |
Principe de fonctionnement

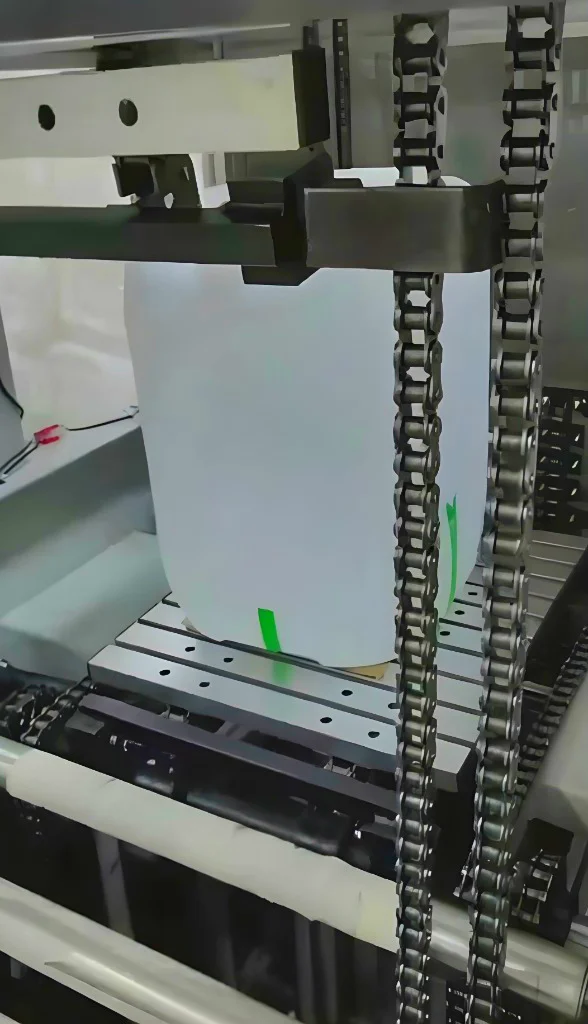

Utilise un système à chaîne ou à courroie équipé de pinces à fûts ou de plates-formes spécialisées. Les fûts sont automatiquement introduits dans l'entrée de l'élévateur, élevés (ou abaissés) en continu et en douceur à la hauteur désignée par le système de transport, et automatiquement désengagés/libérés à la sortie, ce qui permet un transport vertical continu des matériaux en fûts.
Avantages techniques
- Fonctionnement continu : S'intègre parfaitement aux processus en amont et en aval pour un flux de matériaux ininterrompu.
- Efficacité et stabilité élevées : Vitesse de levage rapide, capacité de charge élevée (tambours simples ou multiples), fonctionnement souple et sans chocs.
- Outillage spécifique au tambour : Comprend des pinces à fûts, des fentes ou des plates-formes adaptables pour saisir en toute sécurité les fûts standard (pleins/vides) et éviter qu'ils ne glissent ou ne basculent.
- Sécurité et fiabilité : Multiples protections de sécurité (protection contre les surcharges, arrêt d'urgence, dispositif anti-chute, barrières de sécurité/rideaux lumineux), conformes aux normes de sécurité industrielle.
- Construction robuste : Fabriqué en acier robuste pour une meilleure durabilité dans les environnements industriels.
- Intégration facile : Interface flexible avec les convoyeurs, les machines de remplissage, les palettiseurs, etc. pour les lignes de production automatisées.
- Entretien facile : La conception modulaire facilite l'accès et le remplacement des composants clés
Types de tambours compatibles
- Fûts en acier standard de 55 gallons / 200 litres, fûts en plastique (sous réserve de vérification de la configuration du carillon).
- Personnalisable pour d'autres spécifications de tambour
Applications typiques
- Chimique: Transfert de matières dangereuses
- Pharmaceutique: Manipulation des emballages selon les BPF
- Électronique: Composant sensible aux décharges électrostatiques
- Entreposage: Alimentation AS/RS en allées étroites
Prestations de base
- Augmente considérablement l'efficacité de la manutention, réduisant la dépendance à l'égard de la main-d'œuvre et les coûts.
- Maximise la sécurité de l'opérateur, en minimisant les risques de blessures.
- Protège les fûts et leur contenu contre les dommages dus à la manipulation.
- Optimise l'utilisation de l'espace en permettant un flux vertical des matériaux.
- Amélioration de l'automatisation et de l'intelligence de la production
Options de personnalisation
- Personnalisation de la hauteur de levage, de la vitesse et de la capacité de charge.
- Personnalisation de la hauteur et de la direction de l'entrée et de la sortie.
- Personnalisation des pinces pour des fûts ou des fermetures spéciales.
- Versions pour atmosphères explosives (ATEX), salles blanches, etc.
- Intégration des systèmes de contrôle (PLC, HMI).
