Elévateur vertical compact pour la fabrication de plastiques - Capacité de 3000 kg
Vue d'ensemble

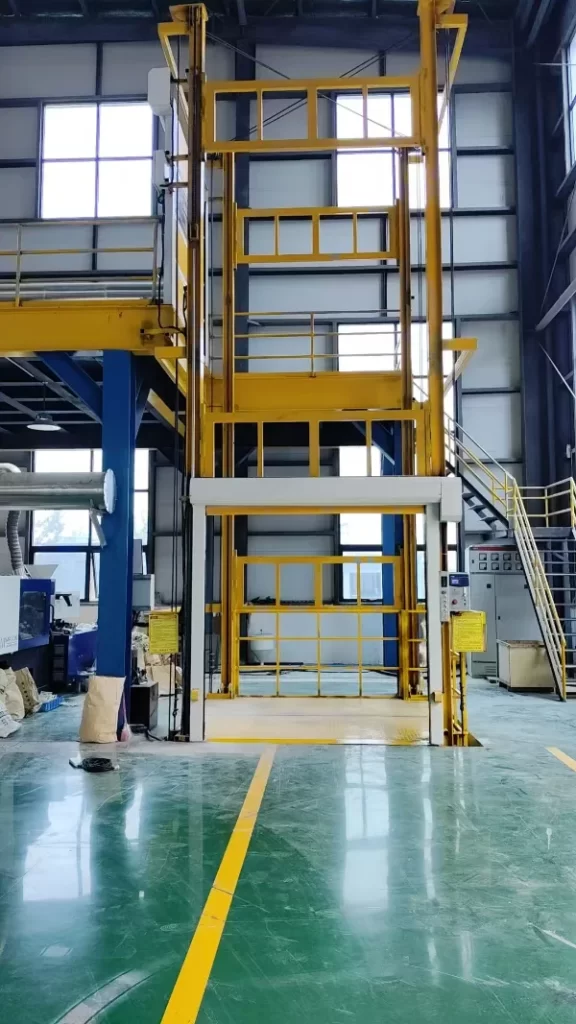

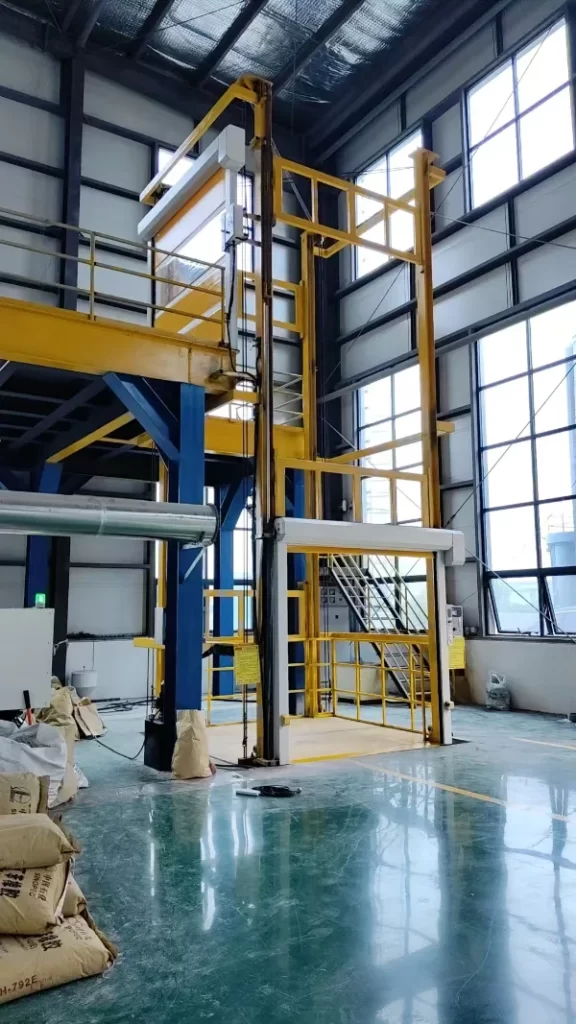

A Élévateur vertical à quatre montants d'une capacité de 3 000 kg conçu pour fonctionner dans les angles à 90° :
- Écosystème de sécurité: Portes rapides en PVC verrouillées (L2300×H2200mm) + garde-corps de 1,2m
- Intégration d'AGV de précision: Accostage guidé par RFID (précision de ±3 mm) avec une rampe de transition de 2300×600 mm
- Empreinte compactePlate-forme de 2300×2300mm, conception pour montage mural (espace libre ≤300mm)
- Construction robuste: Deux vérins hydrauliques Φ80-60mm + rails en acier H150
Paramètres de base
| Paramètres | Valeur |
|---|---|
| Taille de la plate-forme | 2300×2300 mm |
| Hauteur de déplacement | 4700 mm |
| Capacité de charge | 3000 kg |
| Mode de fonctionnement | 2 arrêts, 2 stations |
| Structure | 2 cylindres, 4 rails (acier H150) |
| Vitesse | 4-6 m/min |
| Interface AGV | Entrée/sortie à 90° avec guidage RFID |
| Caractéristiques de sécurité | Garde-corps de 1,2 m + portes rapides en PVC à verrouillage (L2300×H2200mm) |
Avantages techniques
- Intégration d'AGV de précision
- Transfert de matériaux sans faille via une commande PLC (précision d'accostage de ±3 mm)
- La rampe de transition (2300×600mm) élimine le blocage des roues des AGV.
- Conception optimisée pour l'espace
- L'entrée en angle à 90° s'adapte à l'agencement serré de l'usine (dégagement mural ≤300mm)
- Ingénierie de la fiabilité
- Φ80-60mm cylindres à double étage avec maintien de la position pendant 72 heures
- Plaque diamantée antidérapante de 4 mm résistant à la corrosion chimique
- Déploiement rapide
- Modules préassemblés en usine permettant une livraison en 16 jours (du contrat à l'expédition)
Impact de la production
- Efficacité: Réduction du temps d'accostage de l'AGV de 8→2 minutes/cycle
- Économies de main-d'œuvre: Suppression de 2 caristes ($22k/an d'économies)
- DébitCapacité de manutention de 200 tonnes/jour
