Plate-forme à ciseaux mobile de 3 tonnes | 6m de hauteur | Plate-forme à double travée et triple niveau

Aperçu du projet

Cet élévateur à ciseaux mobile est conçu pour les applications de construction, avec une capacité de 3 tonnes et une hauteur de levage de 6 mètres.

Équipé d'une alimentation hydraulique en courant continu, d'une commande synchronisée à plusieurs unités et de vannes antidéflagrantes, il assure une manutention sûre et efficace des matériaux. Conçu pour l'exportation en conteneur avec un emballage robuste.

Paramètres de base

ParamètresSpécifications
Taille de la plate-forme (mm)5000×1500
Hauteur de déplacement (mm)6000 (y compris l'auto-hauteur 1000)
Charge nominale (kg)3000
StructureDouble portée Triple niveau
PuissanceStation de pompage 2.2KW DC 230V
ContrôleSynchronisation à distance + centralisée (5 unités)
SécuritéSoupapes anti-éclatement + supports de jambe
Mobilité4 roulettes pivotantes (remorquage)
Finition de la surfacePeinture jaune (Y07)

Le défi

  • Synchronisation de précision: Réaliser un écart de hauteur ≤5% sur 5 ascenseurs en fonctionnement simultané.
  • Conformité en matière de sécurité: Empêche la chute libre en cas de rupture du tuyau (valves anti-éclatement requises).
  • Durabilité des exportations: Résiste aux vibrations du transport en conteneur.
  • Optimisation de l'espace: Réduire au minimum la hauteur du véhicule (1000 mm avec les roues).
  • Maintenance: Assurer un remplacement rapide des joints/cylindres sur le terrain.

Solutions

✔️ Système hydraulique à quatre colonnes
- Φ100mm cylindres + 22mm tuyaux avec valves d'éclatement
✔️ Centre de contrôle CC centralisé
- Télécommande sans fil + synchronisation câblée pour 5 unités
✔️ Conception modulaire du cadre
- 200×100×8mm tubes rectangulaires + 20# canaux en acier
✔️ Emballages prêts pour l'exportation
- Pièces critiques protégées par de la mousse + cartons neutres

Avantages

Sécurité
- Valves anti-éclatement conformes à la norme ISO 16368 + 4 stabilisateurs de jambe
Efficacité
- Vitesse de levage 4-6m/min (pompe DC réglable)
Mobilité
- Roulettes pivotantes + attelage pour le déplacement du site
Maintenance
- Kit de pièces détachées inclus (joints/interrupteurs de fin de course/lubrificateurs)

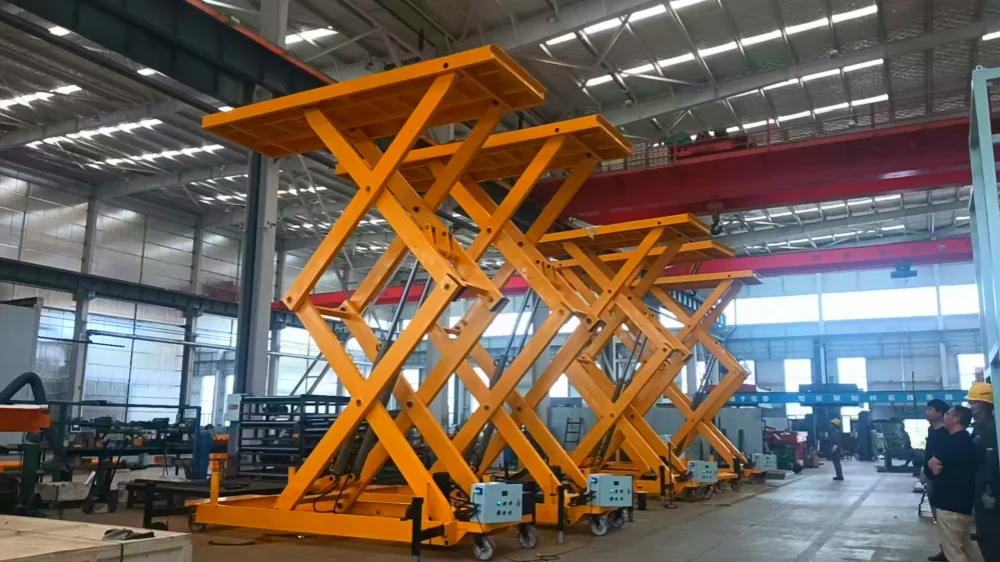

Galerie
