Synchronisiertes Doppelscheren-Hubsystem: Millimetergenaue Lösungen für die Herausforderungen der industriellen Schwerlastmontage

Überblick über das Projekt

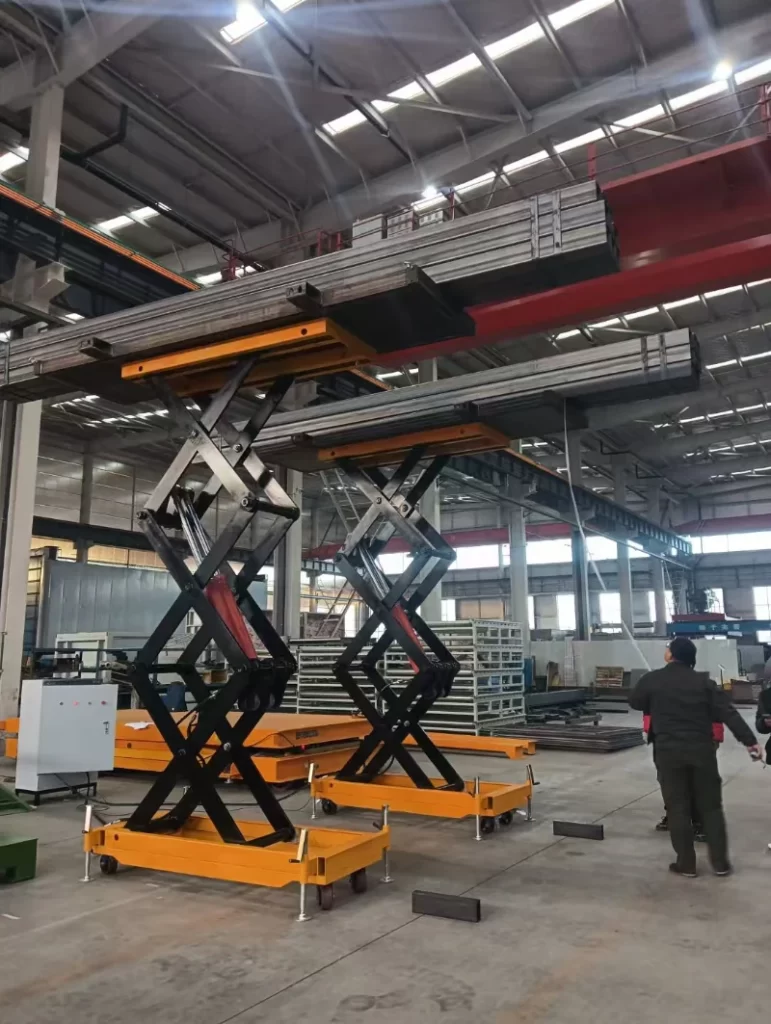

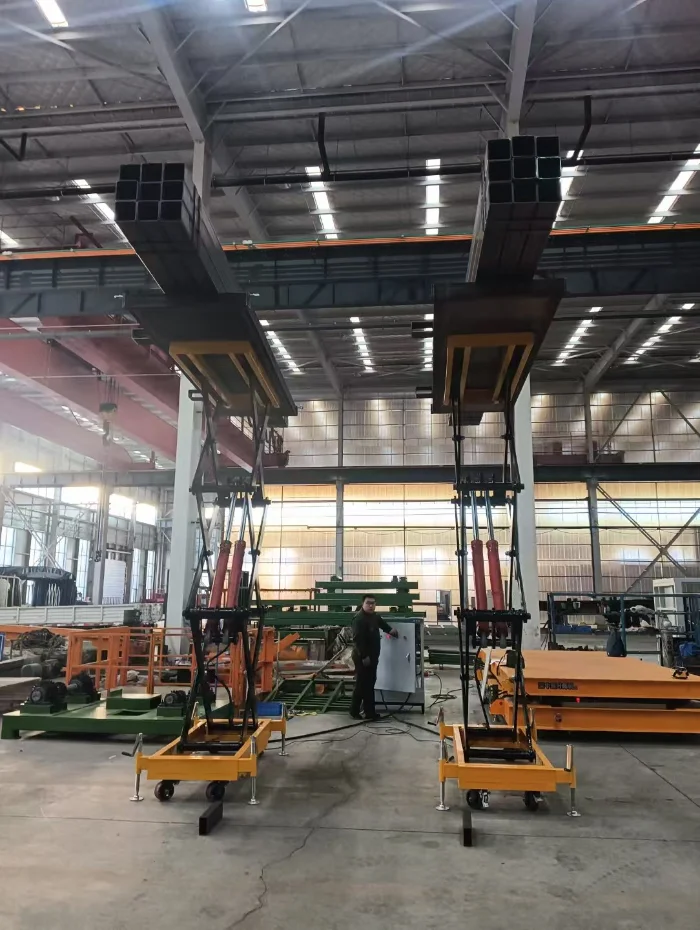

Diese Doppelscheren-Synchronhebebühne wurde speziell für die industrielle Fertigung/Montage entwickelt und hebt 3000 kg schwere Lasten über eine synchronisierte Hydraulik auf eine Höhe von 4 m an, wodurch die manuelle Handhabung ersetzt und die Effizienz/Sicherheit erhöht wird.

Grundlegende Parameter

ProduktmodellSJG3.0-4.0
Größe der Hebebühne2000*750mm
Platzbedarf Größe2100*850mm
Höhe des Hubs4000mm
Nennlast3000kg

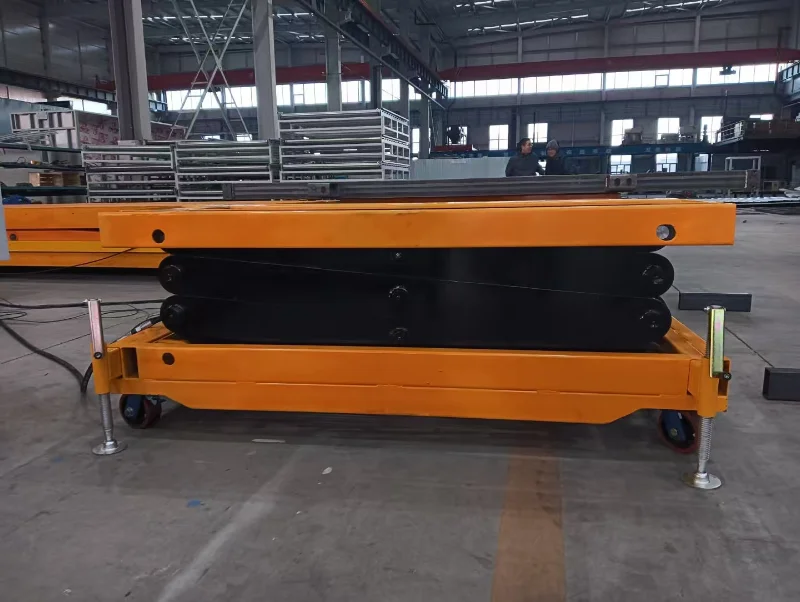

Ausrüstung Eigene Höhe800 mm (einschließlich Radhöhe, vier Universalräder)
Hebegeschwindigkeit2-3m/min
Allgemeine MalereiGelb + Schwarz

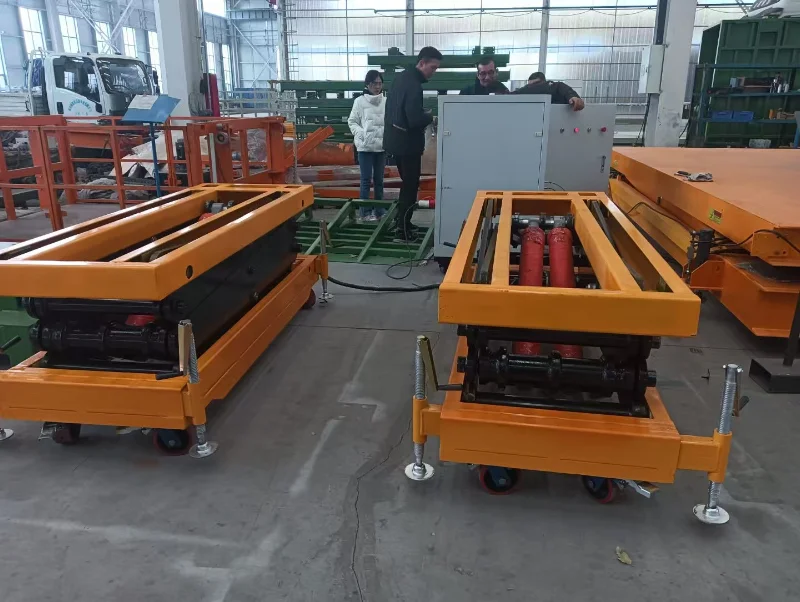

StrukturZwei Scherengabeln + Synchronmotor + hydraulische Pumpstation + Steuerung
Struktur der ScherengabelEinfeldig, dreilagig

Die Herausforderung

  • Synchronisationsgenauigkeit: Die beiden Scherenarme müssen synchron heben (Abweichung ≤2mm), um ein Kippen der Last oder eine Überlastung der Hydraulik zu verhindern.
  • Sicherheitskonformität: CE-Zertifizierung, die FMEA-Berichte und 150%-Überlasttests erfordert.
  • Kompakte Integration: Unterbringung der Hydraulik- und Steuereinheiten auf einer Grundfläche von 2100×850 mm (800 mm Eigenhöhe mit Rollen).

Lösungen

  • Hydraulik im geschlossenen Kreislauf: Synchroner Strömungsteiler + Wegsensoren erreichen <1,5mm Abweichung.
  • Sicherheits-Redundanz: Ausgleichsventile + mechanische Sperren für Stromausfallsicherheit; 120% lastgeprüft mit SGS-Berichten.
  • Optimierung des Platzbedarfs: In die Scherenbasis eingebettete Hydraulik-/Steuereinheiten mit Kühlkanälen für 40℃-Umgebungen

Vorteile

✅ Sub-2mm-Synchronisation: Sorgt für Laststabilität und verlängert die Lebensdauer.
✅ Volle Konformität: CE-zertifiziert mit Prüfberichten für globale Kunden.
✅ Arbeitsersparnis: Die Geschwindigkeit von 2-3 m/min reduziert 3 Arbeitsstunden pro Zyklus und verkürzt die Zeitspanne um 30%.
✅ Platzsparend: Rollen + niedriges Profil passen in enge Räume.
✅ Heavy-Duty: Manganstahl + verchromte Stangen für 100k Zyklen über 10 Jahre.
