Scherenhebebühne aus Edelstahl 316 für den Transport von Behältern

Überblick über das Projekt

Der Kunde ist ein führendes Unternehmen in der chinesischen Reisweinindustrie (Huangjiu) mit einer über 350-jährigen Geschichte und einer Jahresproduktion von über 300.000 Tonnen. Das Unternehmen hält einen Marktanteil von 40% im High-End-Segment. Die strenge Produktionsumgebung (hohe Luftfeuchtigkeit, Dampf, häufige Reinigung) erfordert korrosionsbeständige, hygienisch einwandfreie und automatisierbare Anlagen.

Diese Scherenhebebühne aus 316er-Edelstahl wurde für die rauen Umgebungsbedingungen in Brennereien entwickelt. Sie transportiert Behälter mit hoher Frequenz und erfüllt die Anforderungen an Korrosionsschutz, Hygiene und Automatisierung. Sie lässt sich für einen präzisen Betrieb nahtlos in das zentrale Steuersystem integrieren.

Grundlegende Parameter

ArtikelSpezifikation/Parameter
Größe der Plattform (mm)1700 * 1400
Größe der Grube (mm)Keine Grube erforderlich
Eintritts-/Austrittsrichtung (mm)Durch Eintritt/Ausgang
Hubhöhe (mm)> 1900 (ohne Gerätehöhe)
Nennlast (kg)≥ 2600
Anzahl der Haltestellen/Stationen/
Ausstattung LevelGewöhnlich/Standard
Struktur Typ2-stöckig 1-Span
Ausstattung Höhe (mm)600

Die Herausforderung

  • Präzise Ausrichtung und Stabilität: Hochfrequenzbetrieb erfordert nahtloses Andocken an Förderketten und kein Risiko von Ausrichtungsfehlern oder Stürzen.
  • Einhaltung rauer Umgebungsbedingungen: Beständigkeit gegen Alkoholdämpfe, Reinigungsmittel und GMP-Hygienestandards.
  • Komplexität der Systemintegration: Echtzeit-Kommunikation mit zentralen Steuersystemen, die keine Latenzzeit erfordern

Lösungen

  • Siemens S7-1200 SPS-Steuerung: Integriert über PROFINET-Protokoll für automatisierte Planung und Statusrückmeldung in Echtzeit.
  • Niveauregulierung mit Anti-Drop-System: Doppelte Positionierung mit fotoelektrischen Sensoren und mechanischen Begrenzungen (Fehler ≤±1mm); hydraulische Sperrventile für Stromausfallsicherheit.
  • Vollständig aus Edelstahl gefertigt: Edelstahl 316 mit nahtloser Laserschweißung, wodurch Korrosions- und Verschmutzungsrisiken vermieden werden.

Vorteile

Langlebigkeit in Lebensmittelqualität: Edelstahl 316 (FDA-zertifiziert) widersteht Alkohol, Chemikalien und Hochtemperaturdampf.
✅ Hohe Automatisierung: Die Integration der zentralen Steuerung steigert die Effizienz von 40% und ermöglicht einen 24/7-Betrieb.
✅ Sicherheits-Redundanz: Nivellierung Anti-Drop-System + Überlastschutz, Störungsrate <0,1%.
✅ Kompakt und robust: Platzsparende Bodenmontage; mehr als 10 Jahre Lebensdauer unter 2600 kg Last.
✅ Einfache Wartung: Der modulare Aufbau ermöglicht den schnellen Austausch von Schlüsselkomponenten (z. B. SPS, Hydraulikventile).

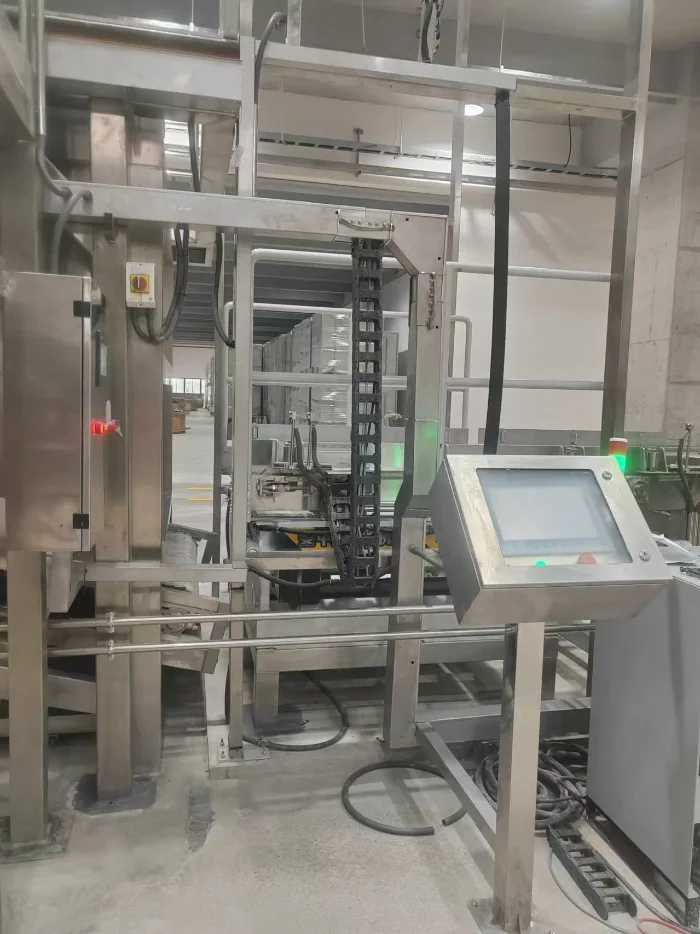

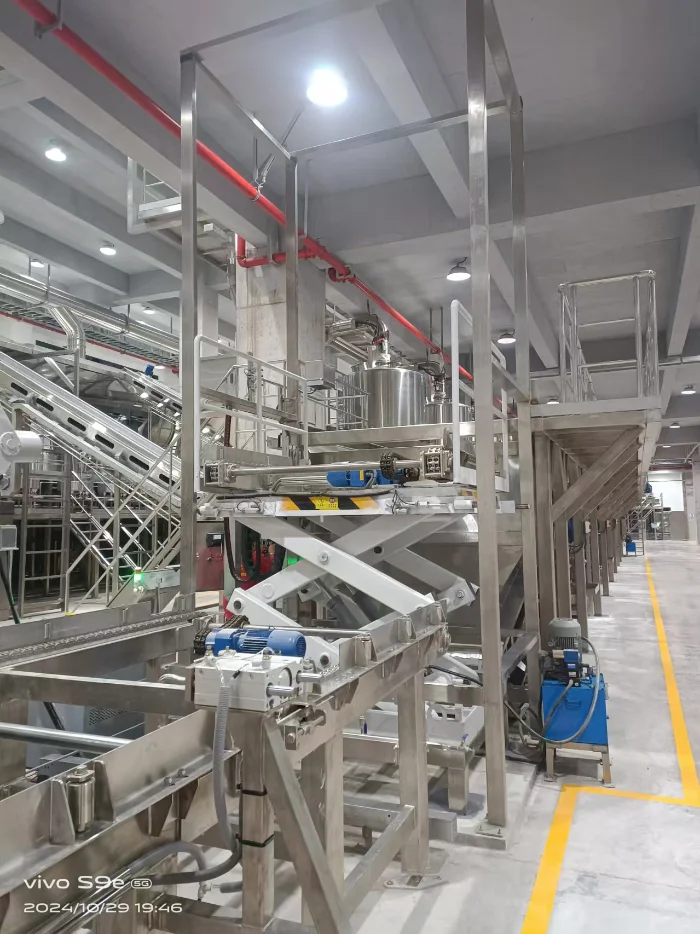

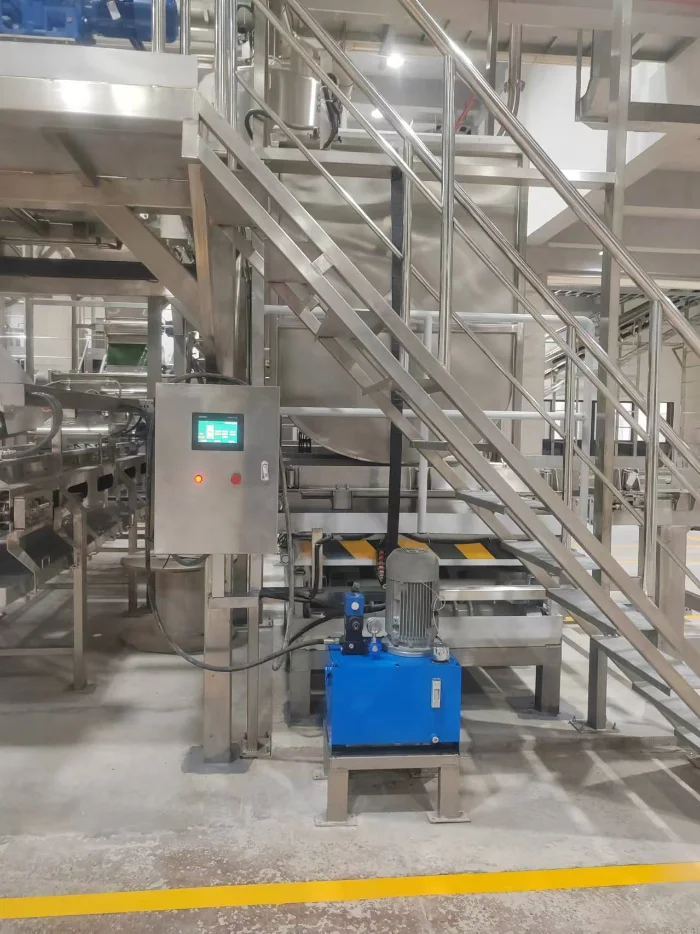

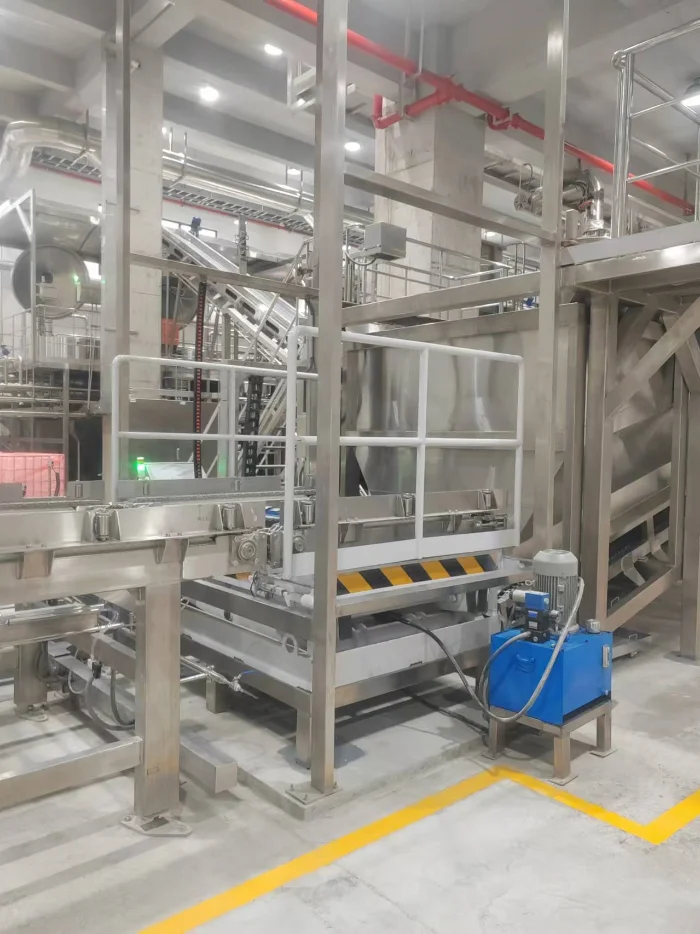

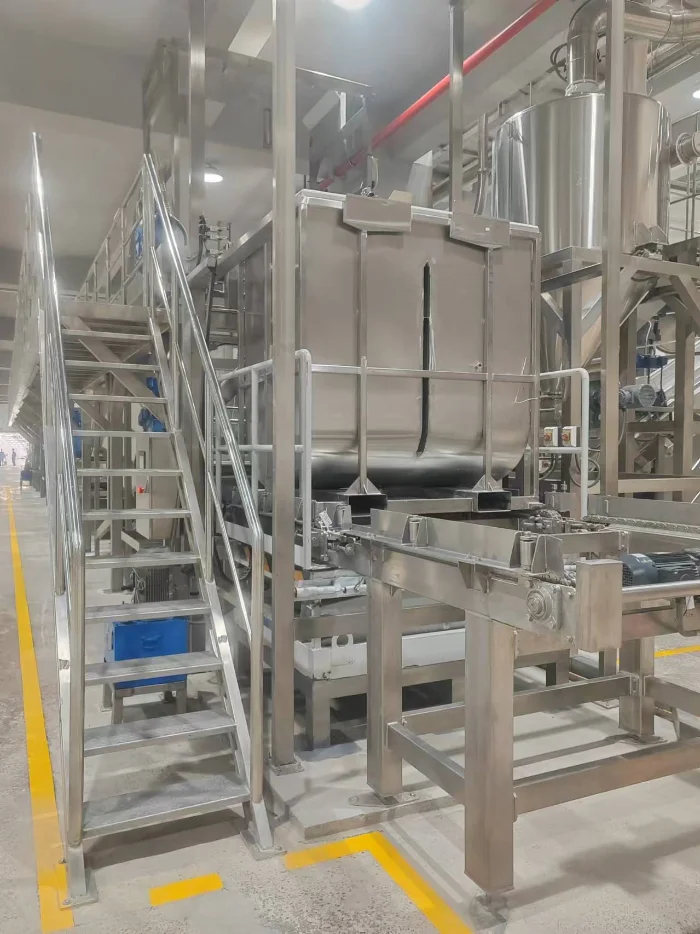

Galerie
