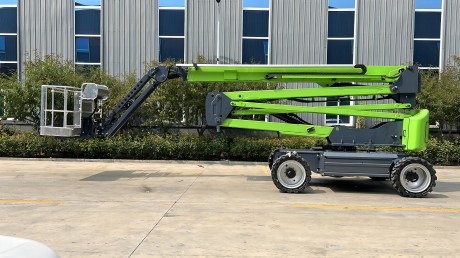

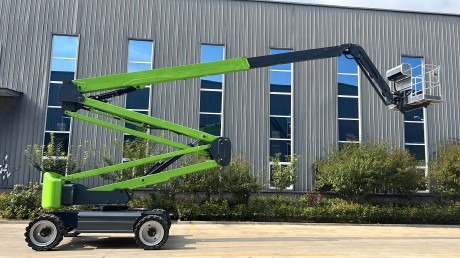

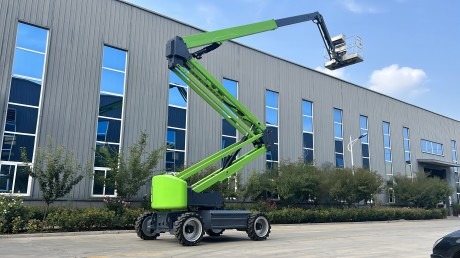

Электрические подъемники с шарнирно-сочлененной стрелой 20 м

20.5m, 230/350kg, Compact in structure, Flexible in extension, Easy to use

G-V20 Articulating Boom Lifts, designed to meet the most challenging aerial work requirements with ease and precision. With a remarkable maximum working height of 22.5 meters, the G-V20 excels in construction, decoration, telecommunications, advertisement placement, and airport maintenance. This versatile lift offers outstanding performance, enhanced safety features, and dependable reliability, making it the go-to choice for industry professionals. Check out the specifications below to see why the G-V20 Articulating Boom Lift stands out in its class.

ЗАПРОСИТЬ ЦИТАТУ

Электрические подъемники с шарнирно-сочлененной стрелой 20 м

Модели и характеристики

Технические характеристики
Макс. Рабочая высота22.5m
Макс. Высота платформы20.5m
Максимальный клиренс при подъеме и спуске9.4m
Макс. Рабочий радиус11.8m
Ⓐ Ширина платформы0.76m
Ⓑ Длина платформы1.8m
Ⓒ Высота - в сложенном состоянии2.38m
Ⓓ Длина в сложенном состоянии8.99m
Ⓔ Ширина2.49m
Ⓕ Колесная база2.5m
Дорожный просвет - центр0.3m
Производительность
Макс. Грузоподъемность230kg/350kg
Количество пассажиров на платформе2/3
Поворот платформы±80°
Вращение поворотного стола360°Continuous
Vertical jib rotation (up/down)±70°
Скорость привода - в убранном состоянии4,5 км/ч
Убираемость - убранный40%
Макс. Рабочий угол (срабатывание датчика наклона)3°
Радиус поворота (снаружи)5.0m
Вождение и управление4×2
Вес10200 кг
Мощность
Аккумулятор48V/320Ah
Управляющее напряжение24V
Двигатель насоса4 кВт
Приводной двигатель3,3 кВт

Характеристики

Продукт отличается малым весом и энергосбережением, а также компактным дизайном и отличным временем автономной работы.

Σ-образная стрела с компактной структурой и гибким выдвижением может осуществлять вертикальный подъем и горизонтальное выдвижение, а также обладает высокой способностью преодолевать препятствия.

Поворотная платформа с углом поворота 160° обеспечивает большую рабочую зону, а узкий поворотный стол с компактной компоновкой повышает эффективность работы.

Пульт управления платформой имеет марку PG и Bosch Rexroth, что совпадает с наземным управлением. Удобная конструкция с учетом факторов безопасности обеспечивает надежную работу.

Тяговая цепь телескопической стрелы международного бренда обеспечивает надежную защиту и направляющие возможности для тросов внутри стрелы и продлевает срок службы тросов.

Оснащен прочными шинами, устойчивыми к скольжению и взрывобезопасными, с большим сроком службы, обеспечивающими стабильную и экономичную работу.

Видео

Usage of Platform Constrol System
Walking and Lifting
Электрические подъемники с шарнирно-сочлененной стрелой 20 м

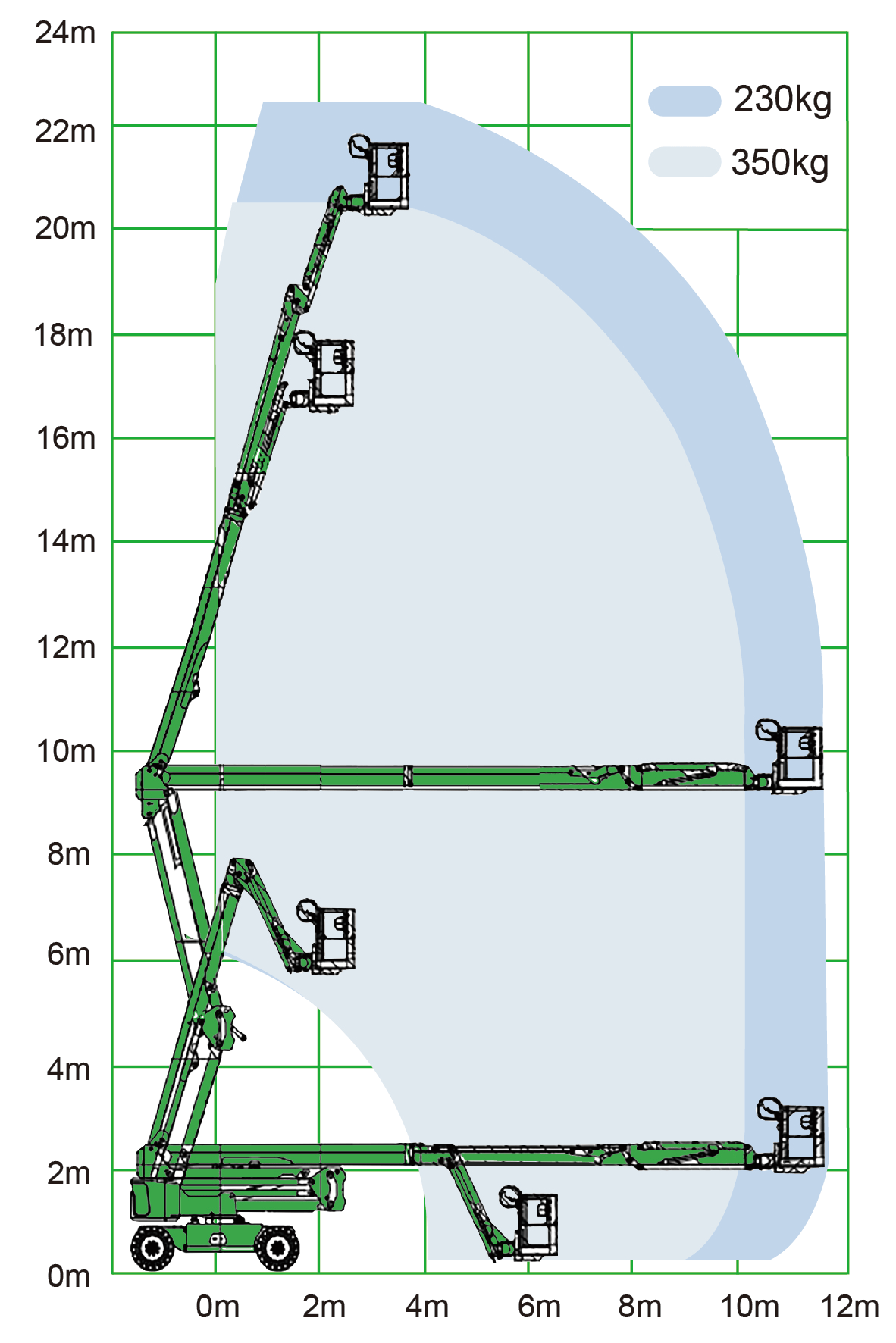

Габаритный чертеж
