22.5.2025 / 5 минут чтения
Гидравлический подъемник для чистых помещений класса 10K: герметичная конструкция из нержавеющей стали и технология нулевой утечки масла
Обзор проекта
Клиент: New Material Tech Co., Ltd. (Оптоэлектронные полупроводниковые материалы)
Приложение: Гидравлический подъемник из нержавеющей стали для перемещения сырья в чистых помещениях, соответствующий стандартам класса 10 000.
Ориентация на дизайн: Герметичная интеграция цилиндра и рельса обеспечивает баланс между промышленной долговечностью и эстетикой чистых помещений.
Основные параметры
| Параметр | Технические характеристики |
|---|---|
| Размер платформы | 1500×1500 мм |
| След | 2200×1600 мм |
| Высота перемещения | 4300 мм |
| Скорость | 4-6 м/мин |
| Материал | Нержавеющая сталь 316L |
| Установка | Встраиваемые в пол |
| Класс чистых помещений | Класс ISO 7 |
Вызов
- Соответствие требованиям к чистым помещениям: Отсутствие пыли на поверхностях (Ra≤0,8 мкм).
- Гидравлическое уплотнение: Полная изоляция для предотвращения загрязнения маслом.
- Работа в условиях пониженной вибрации: Стабильное перемещение со скоростью 4-6 м/мин для хрупких полупроводниковых материалов.
- Эффективность использования пространства: Достижение хода 4300 мм на площади 2200×1600 мм.
Решения
- Капсулированная гидравлика: Цилиндры/рельсы с кожухом из нержавеющей стали 316L (класс защиты IP65).
- Зеркальная полировка: Сварные швы с лазерным сглаживанием (Ra≤0,4 мкм).
- Точное наведение: Четырехколонная синхронизация + роликовые направляющие (вибрация <0,5 мм/с²).
- Компактная U-образная рама: 40% компактная складная конструкция.
Преимущества
✅ Сертифицированные чистые помещения: Соответствует стандарту SEMI F47 с нулевой утечкой.
✅ Бесшумная работа: ≤58 дБ(A) для чувствительных сред.
✅ Умная безопасность: Инфракрасное обнаружение препятствий + экстренное торможение (реакция 0,3 с).
✅ Сверхмощный срок службы: 1,5-тонная динамическая нагрузка, 100 000 циклов с точной фиксацией.
Галерея
Общий вид

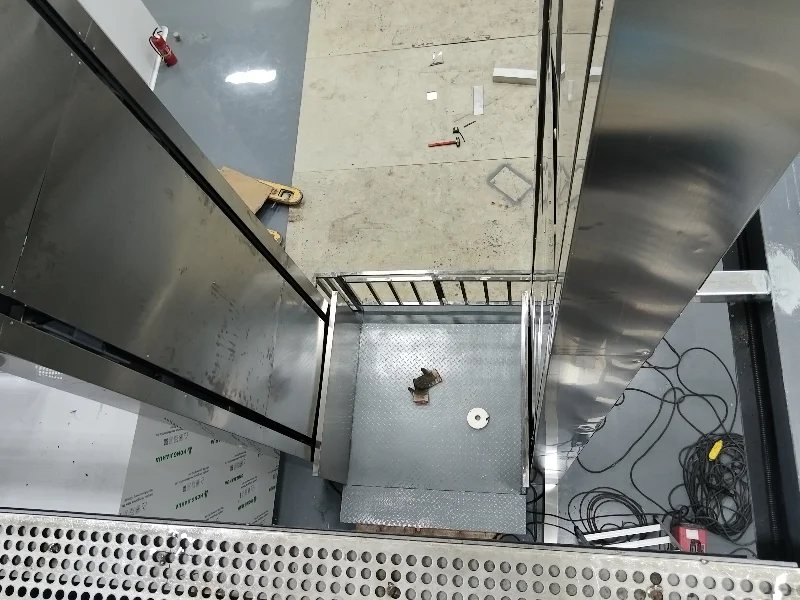

Дно

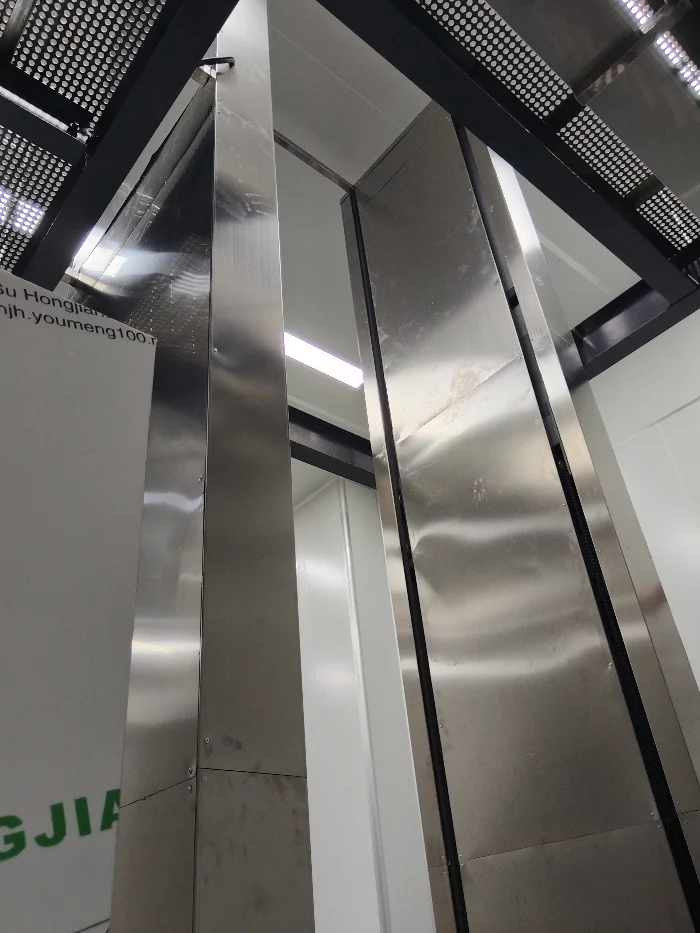

Деталь

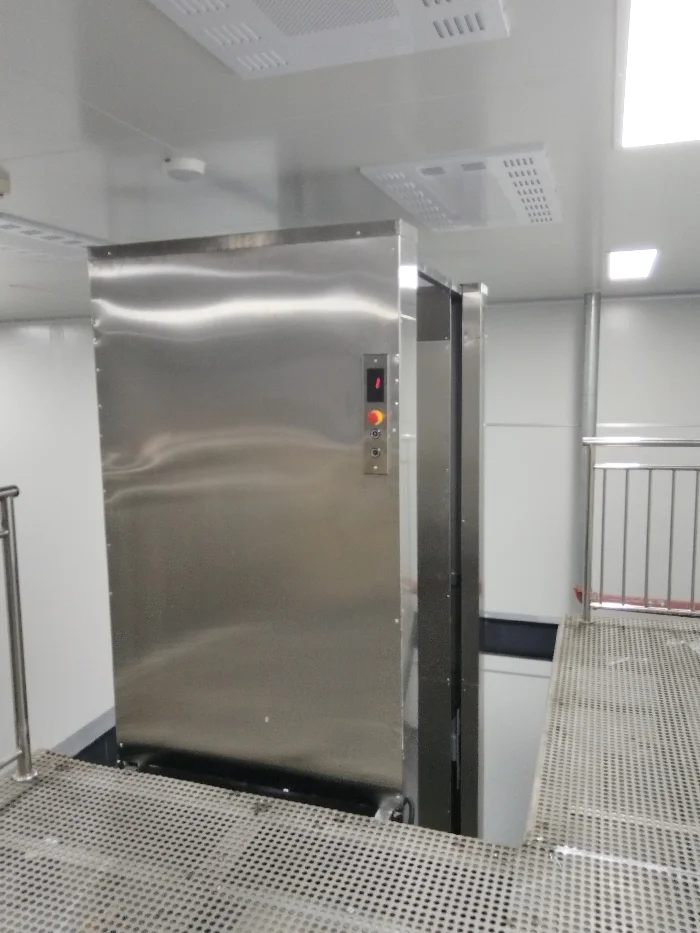

2 этаж

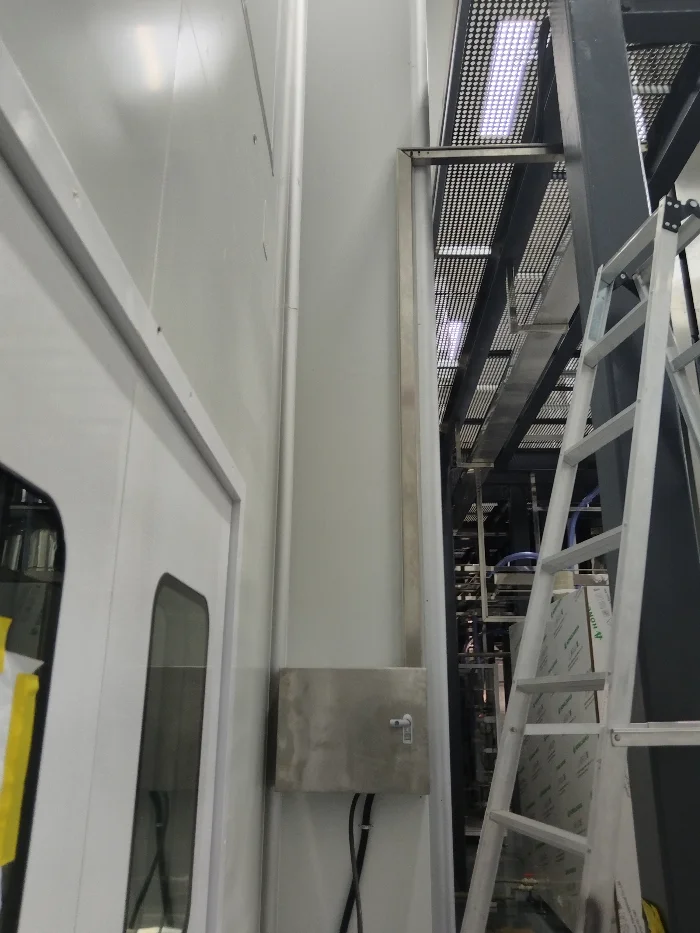

Блок управления
