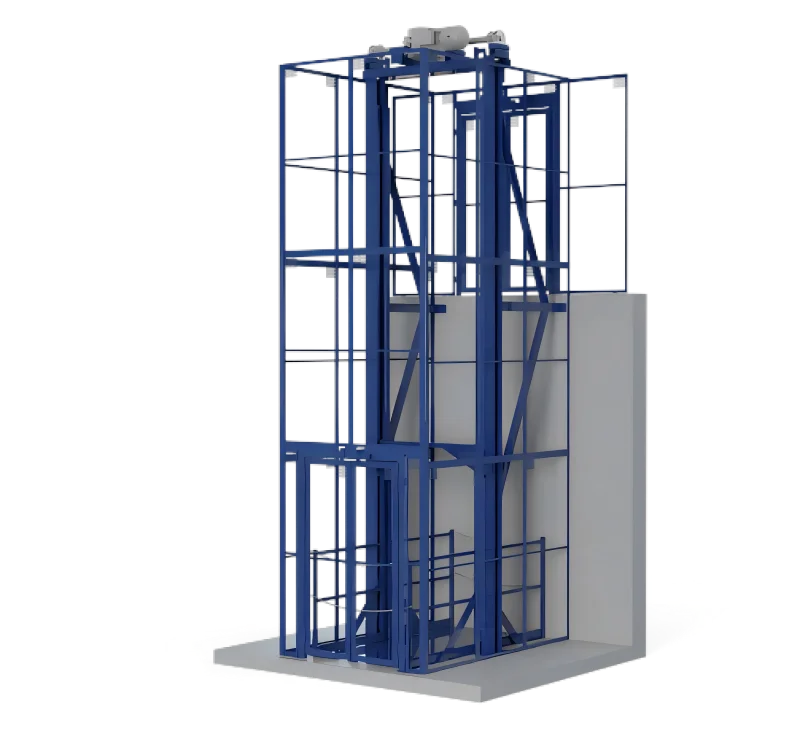

VRC Straddle Lift
O VRC straddle lift apresenta um carro posicionado entre duas colunas de guia, distribuindo efetivamente o peso da carga de maneira uniforme ao longo das duas colunas. Em comparação com uma configuração cantilever, esse projeto oferece maior capacidade de carga e uma plataforma de carro maior, além de suportar forças de rolagem maiores geradas durante o carregamento e o descarregamento. O layout do straddle suporta carregamento em C (carregamento e descarregamento pela frente) e carregamento em Z (carregamento e descarregamento por lados opostos), tornando-o ideal para aplicações sem restrições de espaço e sem a necessidade de altura de carga ilimitada.
Para saber mais fale com nossa equipe
Especificação
Capacidade máxima de carga
- Faixa: 2-10 toneladas métricas (dependente do modelo)
- Ponto principal: A configuração de straddle de coluna dupla distribui o peso uniformemente, oferecendo 30-50% maior capacidade do que os elevadores cantilever.
Dimensões da plataforma
- Tamanho típico: 1,5-3 m (largura) × 2-4 m (profundidade) (personalizável)
- Ponto principal: A plataforma maior acomoda cargas de grandes dimensões e permite acesso direto para empilhadeiras sem riscos de estabilidade.
Altura máxima de elevação
- Alcance: 6-20 m (deslocamento vertical, sem limites de piso intermediário)
- Ponto principal: A rigidez da coluna dupla garante estabilidade para manuseio de materiais em grandes altitudes.
Resistência ao momento de tombamento
- Limite: ≥5 kN-m (resistência à carga dinâmica)
- Ponto principal: O design do Straddle resiste forças laterais durante o carregamento/descarregamentosuperando os elevadores cantilever (normalmente ≤2 kN-m).
Modos de carregamento/descarregamento
- Modos suportados:
- "Tipo C" (carregamento frontal)
- "Tipo Z" (carregamento direto do lado oposto)
- Ponto principal: Permite fluxo de trabalho bidirecional para armazéns ou linhas de produção, melhorando a eficiência do espaço ao 40%+.
Recursos
Projeto de gabinete mínimo para eficiência de custo: Utiliza a menor quantidade possível de estrutura de gabinete para garantir a segurança e, ao mesmo tempo, otimizar a relação custo-benefício.
Opções de carregamento e descarregamento: Suporta carregamento em C (entrada e saída pelo mesmo lado) e carregamento em Z (entrada e saída pelo lado oposto) para acomodar diferentes fluxos de trabalho de logística.
Adaptável a vários tamanhos de carga: O design flexível lida facilmente com materiais de diferentes tamanhos e pesos.
Transporte vertical eficiente: Movimenta mercadorias de forma rápida e segura entre vários andares, aumentando a eficiência operacional.
Informe-se aqui
Opções e acessórios
🔹Auxiliares de carga/descarga
- Plataforma autonivelante: Compensação de inclinação hidráulica/elétrica (±2°) para alinhamento perfeito do piso.
- Placas de ponte extensíveis: Extensões de 0,5 a 1,5 m para preencher os espaços entre os pisos.
🔹Aprimoramentos de segurança
- Cortinas de luz infravermelha/bordas de segurança: Detecção de obstáculos com parada de emergência (em conformidade com ANSI/ASME B20.1).
- Trava-quedas mecânica: Travamento automático durante a falta de energia para evitar a descida da plataforma.
🔹Adaptações ambientais
- Aquecedores anticondensação: Evitam o acúmulo de gelo no armazenamento a frio (-30°C).
- Revestimentos resistentes à corrosão: Revestimentos de zincagem/epóxi (grau C5-M) para ambientes agressivos.
🔹Integração da automação
- Scanners de RFID/código de barras: Identificação automática de cargas para logística não tripulada.
- Controle PLC + tela sensível ao toque: Predefinições para vários andares, compatibilidade com ERP/MES.
🔹Personalização da plataforma
- Superfícies antiderrapantes: Aço com padrão de diamante (coeficiente de atrito ≥0,6).
- Guarda-corpos dobráveis/modulares: Ajustável para diferentes tamanhos de carga.
🔹Recuperação de energia
Frenagem regenerativa: Converte a energia gravitacional em eletricidade, economizando 15-20% de energia.
| Setor | Principais acessórios | Finalidade |
|---|---|---|
| Alimentos/Farmacêutica | Aço inoxidável (304/316L), graxa de grau alimentício | Conformidade com a FDA, resistência à lavagem. |
| Automotivo | Trilhos de roletes para serviço pesado (1 tonelada/roda) | Interfaces de acoplamento de AGVs, resistência a impactos. |
| Aeroespacial | Plataformas de fibra de carbono + revestimentos ESD | 30% redução de peso, proteção estática. |
| Armazenamento | Sistemas de portas intertravadas | Impedir o acesso durante a operação. |
Kits de manutenção preditiva: Sensores de vibração/temperatura para monitoramento de desgaste em tempo real.
Expansão modular: Pronta para ser adaptada para complementos (por exemplo, iluminação, sistemas de pesagem).
O Gradin VRC Straddle Lift revolucionou o nosso armazém - seu design de coluna dupla lida com cargas de 4 toneladas sem oscilação e o carregamento do tipo Z reduz o tempo de transferência. As opções adicionais de RFID e autonivelamento aumentaram a eficiência em 40%. Manutenção mínima em comparação com os elevadores hidráulicos, e a conformidade com a OSHA é uma grande vantagem. Um equipamento robusto e que economiza espaço para cargas pesadas. O melhor investimento para o transporte vertical industrial!
Os equipamentos de manuseio de materiais em seu setor
Os elevadores de mercadorias Gradin podem ser usados para transportar cargas de paletes de produtos acabados ou ingredientes, ou equipamentos, para cima e para baixo de um mezanino ou segundo andar. A plataforma do elevador pode ser fabricada em aço inoxidável, de modo que esteja em conformidade com as normas, não seja corrosiva e possa ser lavada.
Tendo em mente as lesões musculoesqueléticas, apresentamos a seguir uma lista útil, mas não exaustiva, de situações que geralmente surgem nos setores de manufatura e engenharia durante o processo de produção:
- Manipulação repetida da carga a uma distância do tronco do corpo.
- Flexão repetida do tronco para levantar a carga.
- Uma carga muito grande que é difícil de entender.
- Manuseio repetido da carga acima da altura dos ombros ou no nível do chão.
- Levantamento de peso que envolva torção do tronco.
- A carga precisa ser transportada por uma longa distância em uma área desordenada ou perigosa.
Quando as atividades de manuseio manual envolvem tais riscos de lesão (especialmente nas costas) devido a condições ergonômicas desfavoráveis, o princípio básico é que o empregador deve tomar medidas para reduzir ou eliminar o risco de lesão.
O elevador de mercadorias Gradin foi projetado especificamente para transportar paletes de tamanho padrão da fabricação para e do armazenamento em um mezanino ou primeiro andar. Se uma especificação padrão não atender a todas as suas necessidades, também nos especializamos em configurações sob medida, trabalhando em colaboração com você para garantir que a solução final seja perfeita para sua empresa, seus funcionários e seus produtos.
