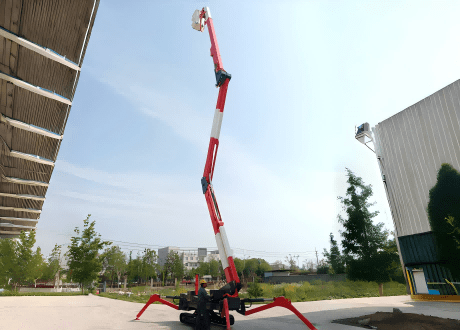

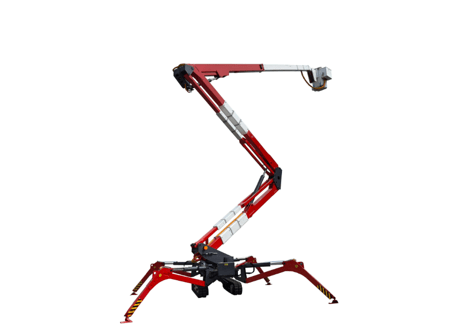

G-X23E Elevador de pluma araña sobre orugas aislado

23m｜200kg｜Estabilidad superior｜Adaptación a terrenos difíciles

Esta grúa de pluma araña sobre orugas aislada ofrece una altura de trabajo de 23 m y una altura de plataforma de 21 m, y está diseñada para operaciones en línea viva de hasta 66 kV. Funciona con un motor diésel de 18,2 kW y alimentación de red de 220 V.
Sección de la pluma (0,7 m): 141kV/1min, sin descargas, averías ni sobrecalentamiento
Sección de la pluma (1,5 m): 105kV/1min, corriente de fuga ≤200μA
Pluma base y plataforma (0,4 m): 50kV/1min, sin flameo ni sobrecalentamiento
Prueba de vehículo completo (1,5 m): 141kV/1min, totalmente aprobado

SOLICITAR PRESUPUESTO

G-X23E Elevador de pluma araña sobre orugas aislado

Modelos y especificaciones

Especificaciones
Máx. Altura de trabajo23m
Max. Altura plataforma21m
Máx. Radio de trabajo9.8m
Dimensiones de la plataforma0.6×0.6×1.0m
Ⓐ Longitud- estibado7.46m
Ⓑ Anchura ajustada0.89m
Ⓒ Altura replegada2.1m
Longitud efectiva de aislamiento de la pluma superior≥1.0m
Longitud efectiva de aislamiento de la pluma inferior≥0.3m
Productividad
Capacidad de elevación200 kg
Ocupación del andén2
Rotación de la plataforma±80°
Rotación del plumín45°
Rotación del plato giratorio360°
Velocidad de marcha - replegada2,1 km/h
Gradeabilidad30%
Máx. Ángulo de trabajo15°
Peso4800kg
Potencia
Tensión nominal de aislamiento66 kV
Pluma aislante (0,7 m, tensión de prueba de frecuencia de potencia 141 kV/1min)Sin descargas, averías ni sobrecalentamiento.
Pluma aislante (1,5 m, tensión de prueba de frecuencia de potencia 105 kV/1min), corriente de fuga≤200μA
Sección de aislamiento de la pluma base (0,4 m, tensión de prueba de frecuencia de potencia 50 kV/1 min)Sin descargas, averías ni sobrecalentamiento.
Plataforma aislada externa (0,4 m, tensión de prueba de frecuencia de potencia 50 kV/1min)Sin descargas, averías ni sobrecalentamiento.
Ensayo completo de comportamiento del aislamiento del vehículo (tensión alterna soportada, 1,5 m, 141 kV/1 minuto)Sin descargas, averías ni sobrecalentamiento.
Ensayo completo de rendimiento del aislamiento del vehículo (fuga de CA, 1,5 m, 105 kV/1 min)≤500μA
Material de la plumaMaterial aislante FRP

Características

  • Voladizos de pata de rana - Nivelación automática de un solo toque con bloqueos de seguridad del balancín para mejorar la estabilidad.
  • Sistema de doble alimentación - Rendimiento estable con control de velocidad hidráulico continuo para un funcionamiento suave.
  • Seguridad hidráulica - Cilindros de pluma y estabilizadores equipados con válvulas de equilibrado, bloqueos hidráulicos y una bomba eléctrica de emergencia para garantizar la seguridad del sistema incluso en caso de fallo de la manguera.
  • Orugas de goma - Las orugas independientes y ajustables en anchura permiten que la máquina funcione con eficacia en calles estrechas y entornos extremadamente complejos o duros.
  • Cesta de trabajo a ras de suelo - La plataforma puede bajarse hasta el suelo para una entrada/salida fácil y segura.
  • Diseño de pluma con doble aislamiento - Los brazos superior e inferior están aislados para garantizar la seguridad del operador durante el trabajo en línea viva.
  • Sistema de control superior aislado - Proporciona protección adicional a los operarios que trabajan en líneas en tensión y evita eficazmente las fugas superficiales en la plataforma.
  • Cubierta de protección eléctrica en la pluma superior - Añade más de 1,0 metro de longitud efectiva de aislamiento. Incluso cuando la pluma aislada está totalmente replegada, se mantiene el rendimiento del aislamiento.

Vídeos

Plataforma elevadora sobre orugas
Vídeo de presentación de la empresa

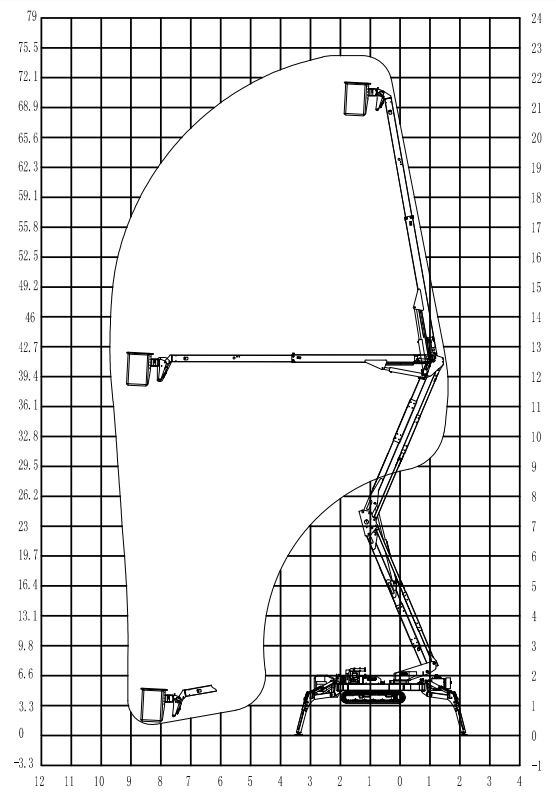

Dibujo acotado
