12.12.2025 / lectura de 4 minutos

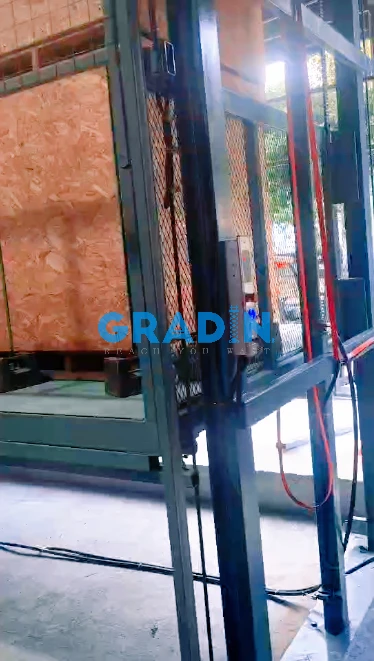

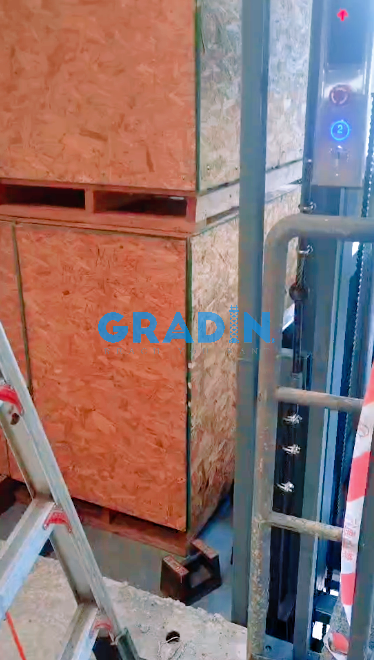

Elevador de cargas pesadas para el transporte del tren de aterrizaje de aeronaves
Visión general
Cliente: RuiDa Aviation (Xiamen) Landing Gear Systems Co., Ltd., empresa de aviación de gama alta especializada en la fabricación y el mantenimiento de sistemas de trenes de aterrizaje de aeronaves.
Necesidad básica: Una solución específica de transporte vertical pesado para su fábrica en el área de Xiamen de la Zona Piloto de Libre Comercio de China (Fujian).
La solución era necesaria para transportar de forma segura y eficaz componentes del tren de aterrizaje de aeronaves de gran tamaño, alto valor y precisión crítica entre las zonas de producción y almacenamiento.
Parámetros básicos
| Categoría | Parámetro | Especificación |
|---|---|---|
| Información básica | Cliente | RuiDa Aviation (Xiamen) Landing Gear Systems Co. |
| Nº de pedido | ZD-NY20250930 | |
| Fecha de entrega | 30 de octubre de 2025 | |
| Dimensiones del núcleo | Tamaño de la plataforma (mm) | 4000 * 2500 |
| Espacio interior (mm) | 4800 * 2600 | |
| A través de la Dirección | 4000 mm de lado (planta baja) | |
| Altura de desplazamiento (mm) | 6000 | |
| Rendimiento | Capacidad de carga nominal (kg) | 2000 |
| Capacidad de carga | Puede soportar carretillas elevadoras de 6 toneladas | |
| Paradas y estaciones | 2 paradas, 2 estaciones | |
| Estructura y diseño | Grado de equipamiento | Estándar (no a prueba de explosiones) |
| Forma estructural | 2 cilindros, 4 columnas, doble velocidad | |
| Profundidad de la fosa (mm) | 300 | |
| Componentes clave | Carril guía | 125H Norma nacional china |
| Cilindro | 70-50 mm * 2 unidades | |
| Plataforma | J120*60*4 viga de acero | |
| Plataforma | Placa cuadriculada de 4 mm | |
| Unidad de potencia | Estación de bombeo hidráulico de 4 kW | |
| Manguera hidráulica | 18 mm | |
| Cadena | 1244 Tipo de placa * 4 | |
| Cable metálico | 14# | |
| Bastidor de elevación | J100*50*4 viga de acero | |
| Bastidor de elevación | J160*80*4 viga de acero | |
| Seguridad y protección | Bloqueo de seguridad de nivelación | Varilla de empuje de nivelación |
| Protección contra sobrecargas | Alarma acústica y visual, apagado automático | |
| Grado de protección | IP55 | |
| Superficie de la plataforma | Tratamiento de pintura antioxidante | |
| Función personalizada | Puertas entrelazadas | Puertas mecánicas de 4 m x 1,2 m (3 unidades) |
Desafío
- Exigentes requisitos de carga: Transporte de conjuntos de componentes pesados junto con la propia carretilla elevadora, lo que requiere una capacidad de carga dinámica y estática excepcional.
- Normas de seguridad estrictas: Las normas de seguridad de "tolerancia cero" de la fabricación aeroespacial exigían mecanismos de seguridad múltiples y redundantes para evitar cualquier riesgo potencial de caída o impacto.
- Integración espacial y de procesos: El equipo debía integrarse perfectamente en la distribución existente de la fábrica (profundidad de foso limitada) y en el flujo de materiales, permitiendo el acceso a través del suelo en el primer nivel y ajustándose a los múltiples puntos de parada.
- Fiabilidad y durabilidad: Como nodo crítico en el proceso de producción, el equipo exigía una fiabilidad operativa extremadamente alta y durabilidad a largo plazo para mantener un flujo de producción continuo.
Solución
1. Diseño del núcleo y especificaciones de rendimiento
- Modelo: Plataforma elevadora de doble velocidad SJD2-6 personalizada
- Capacidad de carga: Carga nominal de 2000 kg, con una estructura de plataforma reforzada capaz de soportar la presión estática y el movimiento dinámico de un carretilla elevadora de 6 toneladas.
- Dimensiones: Plataforma de 4.000 mm x 2.500 mm, que ofrece un amplio espacio para grandes componentes del tren de aterrizaje y el manejo de carretillas elevadoras.
- Eficiencia operativa: En doble velocidad duplica la velocidad de elevación de la plataforma para una carrera determinada del cilindro, lo que reduce significativamente los tiempos de espera para la transferencia de componentes.
2. Diseño básico de seguridad y fiabilidad
- Estructura reforzada: Bastidor principal construido con Carriles guía de alta resistencia 125H de norma nacional y acero estructural engrosado (por ejemplo, J160x80x4) para garantizar la rigidez general.
- Protección de seguridad multicapa:
- Bloqueo mecánico de aterrizaje: Incorpora varillas de empuje de bloqueo físico en cada nivel de aterrizaje, además del bloqueo del sistema hidráulico, lo que proporciona una seguridad a prueba de fallos.
- Protección inteligente contra sobrecargas: Sistema de alarma acústica/visual integrado que corta automáticamente la alimentación en caso de sobrecarga.
- Advertencia de funcionamiento: Activa luces y sonidos de advertencia durante el ascenso/descenso para alertar al personal.
- Resiliencia medioambiental: La plataforma cuenta con un Grado de protección IP55 contra el polvo y los chorros de agua. La superficie de la plataforma recibió un revestimiento antioxidante especializado para una mayor longevidad.
3. Integración de procesos personalizados
- Diseño logístico transversal: Permite el paso de carretillas elevadoras en línea recta y en un solo sentido a lo largo de la dirección de 4000 mm en el primer piso, agilizando el flujo de trabajo.
- Enclavamiento puerta-plataforma: Equipada con puertas mecánicas con enclavamiento que funcionan automáticamente con la plataforma, lo que mejora tanto la seguridad como la eficacia.
