29.8.2025 / Lectura de 5 minutos
Plataforma de aparcamiento de tijera de doble capa: solución eficaz de aparcamiento vertical
Visión general
En este caso se presenta una plataforma de aparcamiento de tijera de doble capa desarrollada específicamente para mercado internacional.
Utilización de sistema avanzado de elevación hidráulicaPermite el estacionamiento de vehículos en doble fila en una sola plaza de aparcamiento en el suelo, lo que aumenta de forma efectiva la utilización del espacio en 200%.
El equipo cumple Certificación CE y es especialmente adecuado para aparcamientos y garajes con limitaciones de espacio.
Parámetros básicos
| Categoría de parámetros | Especificaciones técnicas |
|---|---|
| Carga nominal | 5000 kg (2500 kg por capa) |
| Tamaño de la plataforma | Inferior 5800×2800mm, Superior 5900×2900mm |
| Recorrido de elevación | 2060 mm |
| Altura del equipo | 600 mm |
| Requisitos de potencia | 380V 50HZ Trifásico |
| Tipo de estructura | Diseño monocapa de un solo vano |
| Certificación de seguridad | Norma de certificación CE |
Cómo funciona

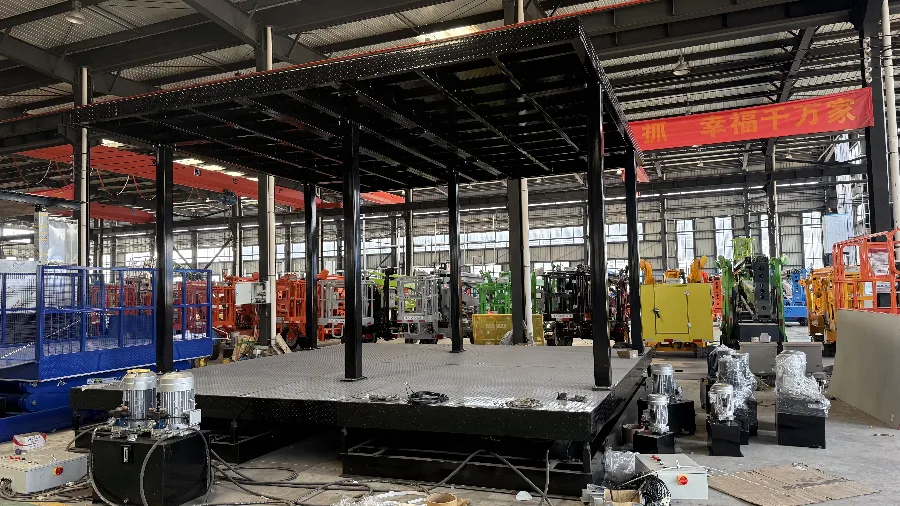

- Aparcamiento de vehículos: El primer vehículo aparca directamente en la plataforma inferior, la plataforma superior proporciona un segundo espacio de aparcamiento mediante un sistema de elevación
- Operación de elevaciónUnidad de potencia hidráulica de 7,5 kW que acciona φ140-100 cilindros para lograr una elevación suave con una altura de desplazamiento de 2060 mm.
- Optimización del espacio: Plataforma superior de 5900×2900 mm, plataforma inferior de 5800×2800 mm, que cumple los requisitos estándar de estacionamiento de vehículos.
- Funcionamiento seguro: Equipado con un completo sistema de seguridad que garantiza un proceso de elevación estable y fiable
- Diseño impermeable: La junta de sellado especial garantiza la estanqueidad cuando la plataforma superior está cerrada
Retos del sector
- Escasez de aparcamientos urbanos: La urbanización provoca una grave escasez de plazas de aparcamiento
- Elevados costes del suelo: Los costes del suelo para la construcción de aparcamientos tradicionales son prohibitivos
- Limitaciones existentes para la renovación del emplazamiento: Limitaciones de altura y estructura de los garajes y aparcamientos existentes
- Cumplimiento de normas internacionales: Necesidad de cumplir los requisitos de certificación de seguridad de los distintos países
- Requisitos de comodidad de instalación: Necesidad de una instalación rápida con un impacto mínimo en los aparcamientos existentes
Soluciones
- Optimización del espacio vertical: El diseño de doble capa duplica la capacidad de aparcamiento con el mismo espacio.

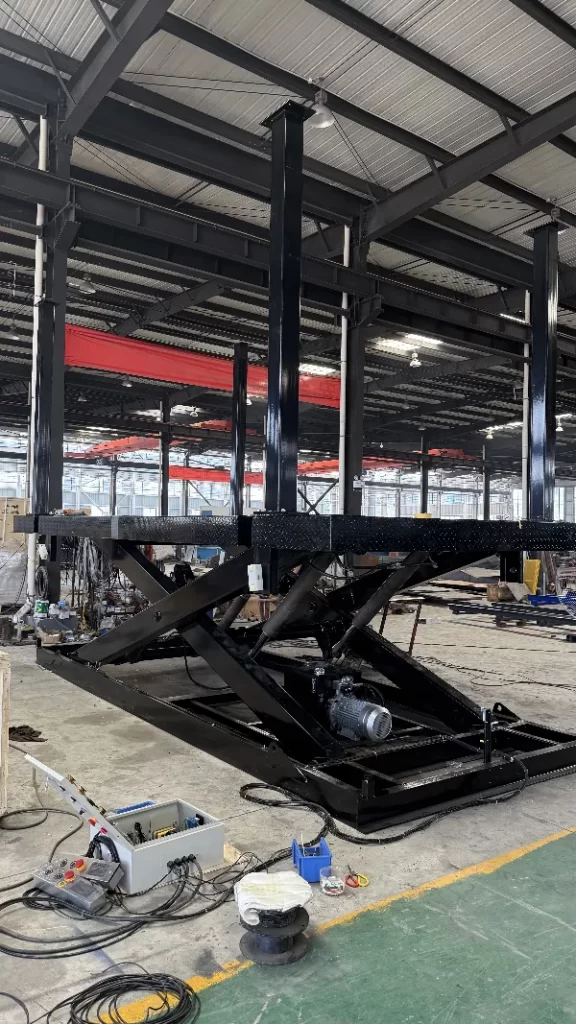

- Estructura de elevación de tijera: 250*150*8 varillas de soporte y marco de acero en canal 20# garantizan la estabilidad estructural y la capacidad de carga
- Diseño a medida: Ajuste preciso del tamaño de la plataforma según los requisitos específicos del emplazamiento del cliente
- Cumplimiento de normas internacionales: Cumplimiento total de las normas de certificación CE que satisfacen los requisitos del mercado internacional
- Instalación rápida Despliegue: La profundidad de foso de sólo 600 mm reduce considerablemente la carga de trabajo de obra civil y el tiempo de instalación
