Sistema sumergible de elevación de escenarios City of Dreams | La mayor plataforma comercial de piscinas del mundo | Tecnología clave de "La casa del agua danzante
Resumen del proyecto

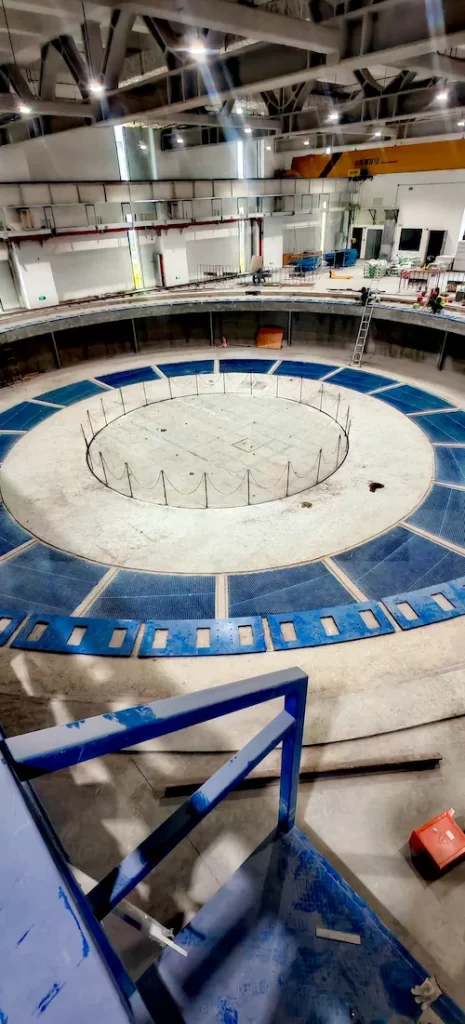

Este sistema de elevación sumergible, núcleo de ingeniería de la "Casa del agua danzante" de Macao, permite realizar transiciones dinámicas en la mayor piscina comercial del mundo (Ø48,8 m×7,9 m de profundidad, 3,7 millones de galones de capacidad).
Con 8 elevadores principales y 3 auxiliares accionados por 6 unidades de potencia hidráulica, transforma una piscina de 6 m de profundidad en un escenario seco en menos de 60 segundos, creando un espacio de actuación en 3D para acrobacias aéreas, saltos de trampolín de 25 m de altura y coreografías acuáticas.
Parámetros básicos
| Parámetro | Valor/Descripción |
|---|---|
| Ascensores principales | |
| Capacidad dinámica | 146,05 toneladas |
| Capacidad estática | 365,14 toneladas |
| Viajar | 8.229 mm (7.924 mm bajo el agua + 305 mm sobre el agua) |
| Velocidad máxima | 6.095 mm/min |
| Superficie total de la plataforma | 6,409 m² |
| Ascensores auxiliares | |
| Capacidad dinámica | 23,94 toneladas |
| Capacidad estática | 59,87 toneladas |
| Viajar | 2.010 mm (1.005 mm bajo el agua/superficie) |
| Características del sistema | |
| Sistema de accionamiento | Hidráulico |
| Sincronización | Modo independiente/grupo |
| Tiempo de transición | ≤60 seg |
El desafío
- Funcionamiento en inmersión profunda: Los ascensores deben soportar una presión hidrostática de ≥0,8 MPa a 7,9 m de profundidad manteniendo la integridad del sellado；.
- Control de precisión de cargas pesadas: Sincronización de ±1 mm con una carga dinámica de 146 toneladas para evitar la inclinación de la plataforma；.
- Transición ultrarrápida: Completar la conversión de piscina a etapa de 2.000㎡ en ≤60s exige una respuesta hidráulica extrema；
- Criticidad del rendimiento y la seguridad: Tolerancia cero a fallos mecánicos con más de 300 artistas (incluidos buceadores de 25 m de altura)
Soluciones
- Topología hidráulica híbrida: 6 unidades de potencia accionan zonas de forma independiente; cilindros de doble efecto para los elevadores principales + simple efecto para el posicionamiento auxiliar de precisión；
- Sincronización en bucle cerrado: La retroalimentación basada en PLC con modulación proporcional de la presión de la válvula garantiza un error de sincronización de ≤1 mm a través de 8 ascensores；.
- Sellado en profundidad: Juntas de fuelle multicapa + revestimiento de aleación anticorrosión resisten 3-5ppm de agua clorada；
- Triple redundancia de seguridad: Finales de carrera mecánicos + protección hidráulica contra sobrecargas + los sensores de carga en tiempo real activan la parada de emergencia
Ventajas
- ✓ Capacidad récord mundial: La carga dinámica de 146 toneladas por elevador marca la referencia en el sector de las piscinas comerciales；.
- ✓ Sincronización submilimétricaPrecisión de ±1 mm mediante control de válvula proporcional PLC que garantiza la seguridad de la maniobra；
- ✓ Transición ultrarrápida60s de conversión para una piscina de 3,7 millones de galones (media del sector >3min)；
- ✓ Operación cero fallos8 años de servicio continuo (>800 espectáculos) sin fallos mecánicos；.
- ✓ Espacio de actuación 3D: Permite una puesta en escena integrada en superficie/sumergida/aérea para una inmersión de 270°.
