14.11.2025 / Lectura de 5 minutos
Elevador móvil de 3 vías para cabinas de pintura | A prueba de explosiones
Proyecto Visión general
Este caso práctico detalla la aplicación de la plataforma elevadora móvil Gradin 3D en un entorno industrial de acabado por pulverización.
El reto principal consistía en mejorar la seguridad y la ergonomía del pintado de objetos grandes y pesados (por ejemplo, carrocerías de vehículos o maquinaria industrial), al tiempo que se maximizaba la eficacia del flujo de trabajo.
Los ascensores o andamios tradicionales de posición fija eran poco flexibles y planteaban importantes riesgos de seguridad en atmósferas explosivas.
La solución Gradin-a Elevador de tijera móvil antideflagrante de 3 direcciones-proporcionó un enfoque transformador al permitir un posicionamiento preciso, seguro y estable de la pieza de trabajo, lo que condujo a una reducción demostrable de los riesgos operativos, una mejora significativa de la calidad del trabajo de pintura y un plazo de entrega más rápido.
Parámetros básicos
| Categoría | Especificación |
|---|---|
| Modelo de producto | Cabina de pintura Gradin 3D |
| Marca | Gradin |
| Plataforma Peso propio | 2500 kg |
| Capacidad de carga nominal | 300 kg |
| Dimensiones de la plataforma (típicas) | Personalizable (por ejemplo, para adaptarse a tamaños específicos de piezas de trabajo) |
| Altura mínima | 500 mm |
| Velocidad de elevación | 6 m/min |
| Método de accionamiento | Hidráulico |
| Potencia del motor | 1,5 KW |
| Fuente de alimentación | 220 V / 380 V (estándar mundial) |
| Sistema de control | A prueba de explosiones con pantalla digital y parada de emergencia |
| Característica principal | Movilidad en tres direcciones (adelante/atrás, izquierda/derecha, arriba/abajo) |
| Material del marco | Viga de acero en I de alta calidad |
| Disponibilidad | Global |
| Personalización | Disponible |
Los retos
- Posición de trabajo fija y fatiga del trabajador: Los andamios estáticos o los elevadores obligan a los pintores a moverse constantemente alrededor del objeto, lo que provoca una aplicación irregular, fatiga y posibles problemas de calidad con geometrías complejas.
- Riesgos de seguridad en atmósferas explosivas: Los equipos eléctricos estándar (motores, controles) pueden generar chispas, lo que supone un grave riesgo de explosión en entornos saturados de partículas y vapores de pintura inflamables.
- Falta de precisión en el posicionamiento: Maniobrar objetos pesados en la posición ergonómica perfecta para realizar trabajos por encima de la cabeza o detallados es difícil, lento y a menudo requiere varios operarios.
- Flujo de trabajo ineficaz: La imposibilidad de mover fácilmente la pieza de trabajo dentro y fuera de la cabina o entre estaciones crea cuellos de botella, ralentizando toda la línea de producción.
Solución
- Movilidad tridireccional para una ergonomía inigualable:
- La plataforma se mueve lateral, longitudinal y verticalmente. Esto permite a los operarios colocar perfectamente la pieza de trabajo sin esfuerzo, garantizando una distancia constante a la superficie y permitiendo una aplicación de revestimiento uniforme y de alta calidad desde una postura cómoda y fija.
- Sistema integral a prueba de explosiones para seguridad intrínseca:
- Motor y sistema de control a prueba de explosiones: Todos los componentes eléctricos están alojados en carcasas certificadas que impiden que las chispas internas enciendan la atmósfera externa.
- Protección de apagado: Los sistemas integrados de parada de emergencia y frenado se activan inmediatamente en caso de pérdida de potencia, bloqueando la plataforma en su sitio y evitando movimientos o descensos accidentales.
- Construcción resistente para un rendimiento fiable:
- Cadenas de carga de grado industrial: Diseñadas para una gran resistencia a la tracción y durabilidad, garantizan una elevación suave y fiable sin riesgo de elongación o fallo bajo cargas pesadas y dinámicas.
- Cilindro hidráulico reforzado: En vástago macizo es superior a las varillas huecas, ya que ofrece la máxima resistencia al pandeo y a la flexión bajo cargas pesadas y descentradas, garantizando la integridad del sellado y la estabilidad de elevación a largo plazo.
- Estructura de acero con vigas en I y plataforma reforzada: La estructura primaria utiliza vigas en I de alta calidad para una óptima relación resistencia-peso. El sitio superficie de la plataforma engrosadaConstruido con acero de canal, resiste la deformación permanente, garantizando una base estable y nivelada para los bienes valiosos.

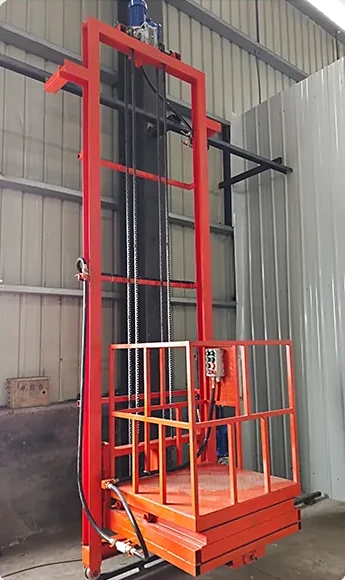

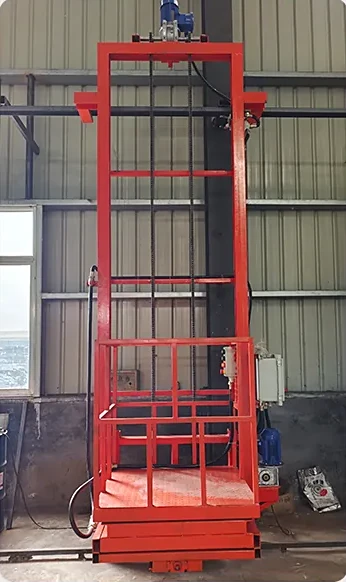

Detalles
Ver todo
Ver todo
Ver todo

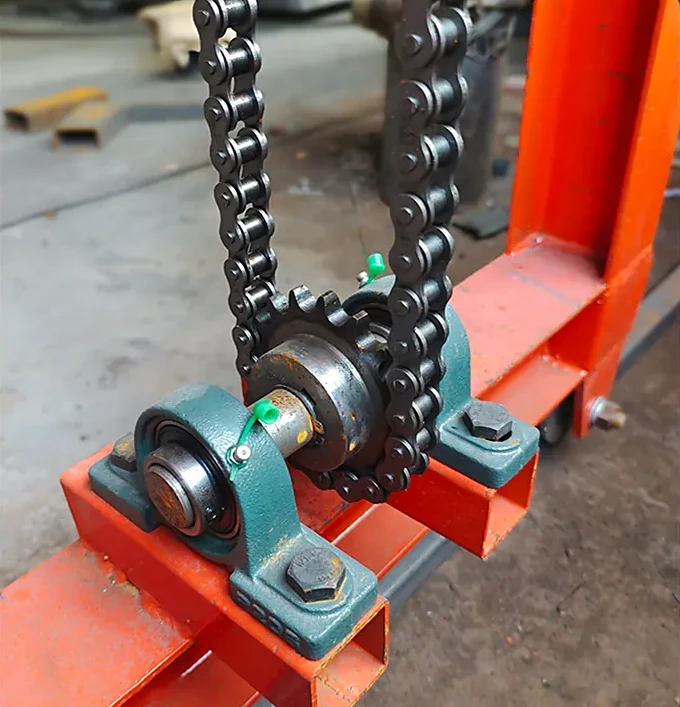

cadena

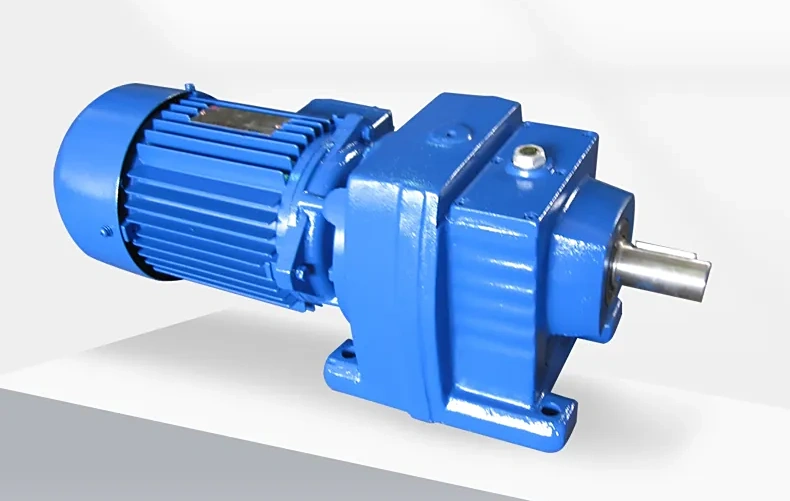

Motor antideflagrante

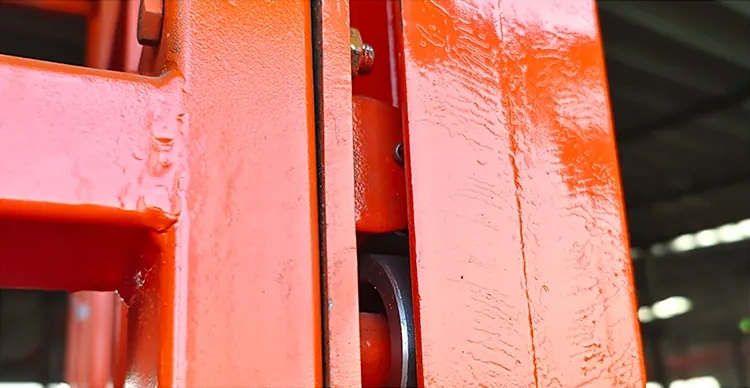

Acero de alta calidad

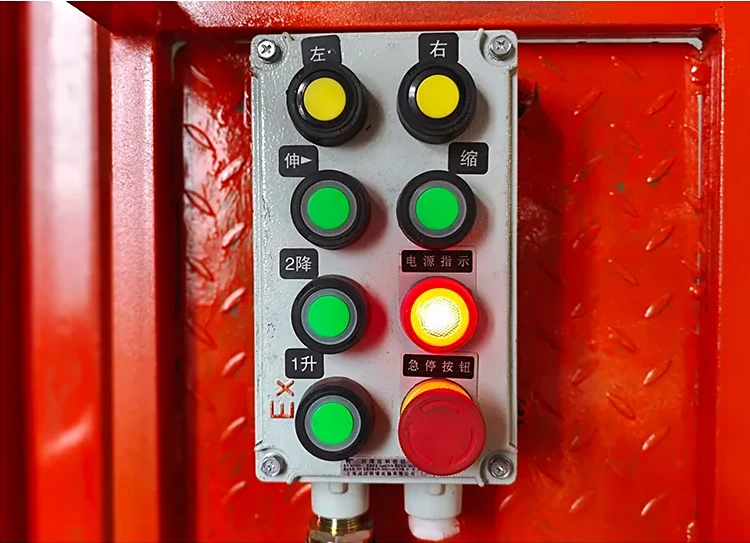

Armario de control principal

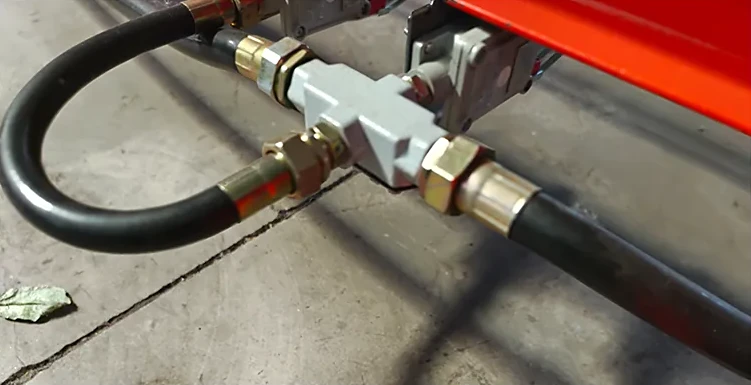

Cilindro reforzado

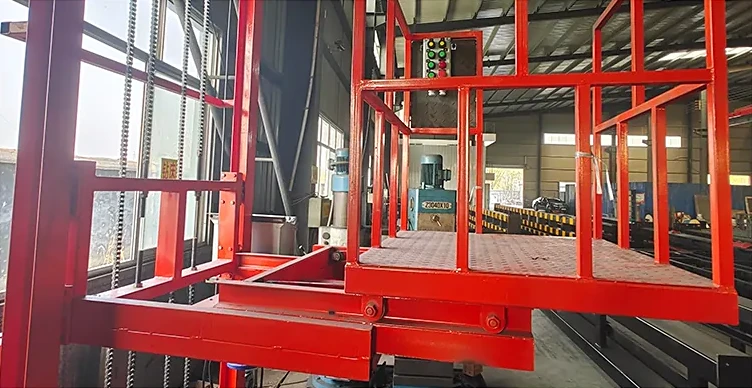

Plataforma reforzada
